製品紹介 products

安浦駅自由通路橋

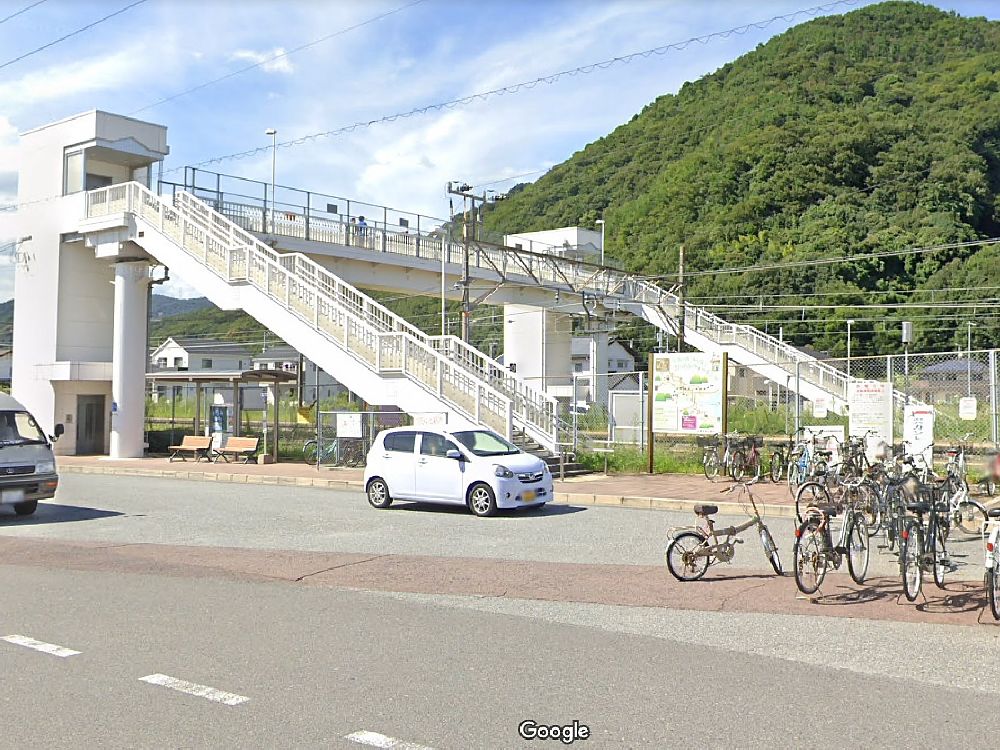

完成画像1

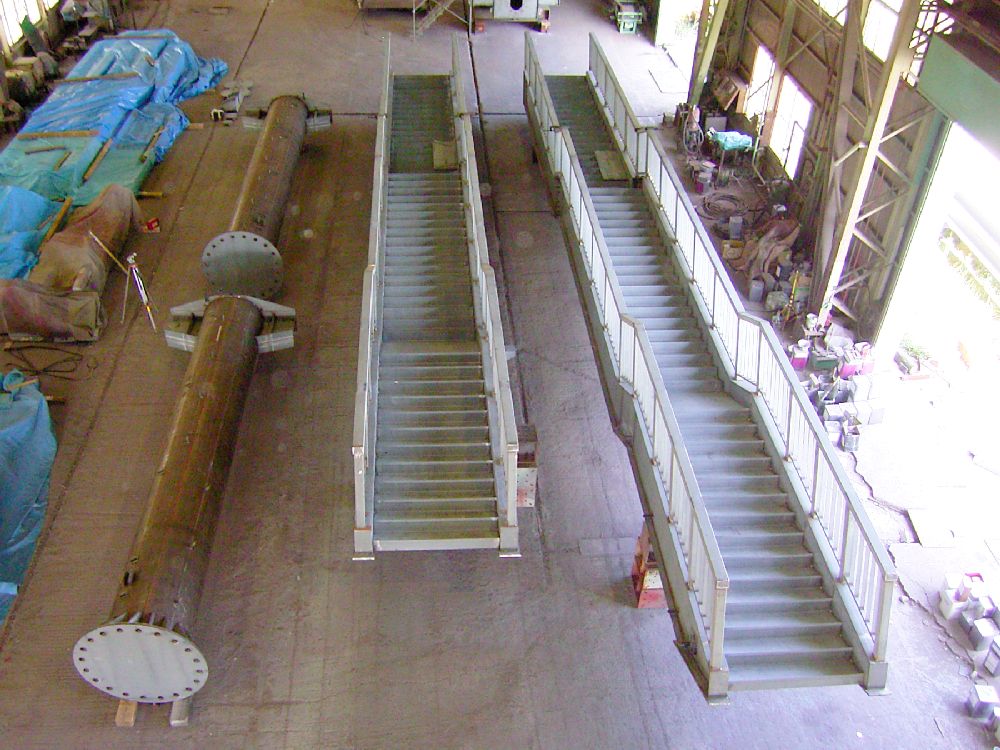

施工画像1

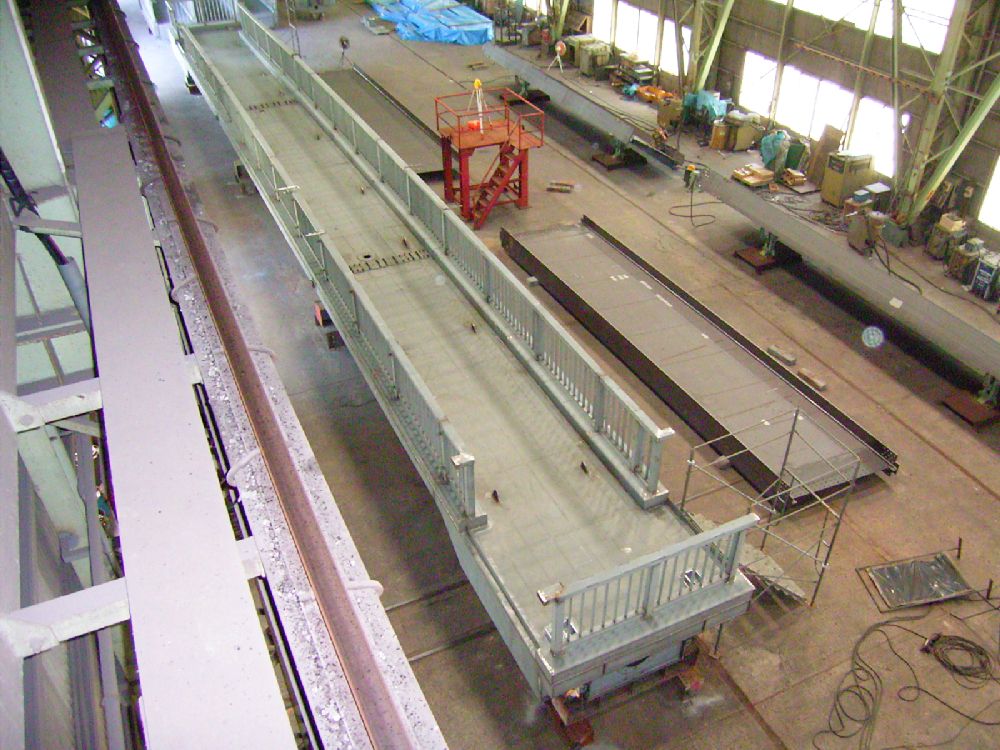

施工画像2

名称 安浦駅自由通路橋
完成年月 2010年10月
施主名称 西日本旅客鉄道(株)
受注形態 下請
工事名称 呉線安浦駅構内自由通路新設工事
路線名 JR呉線
所在地 広島県呉市安浦町中央北
構造形式 上路式単純箱桁
床版形式 鋼床版
設計荷重 群集荷重
橋長 32.415m
支間割 28.65m
歩道幅員 2.000m
使用鋼種 普通鋼材
鋼材規格 SM400/SS400
鋼重 55t
塗装仕様(外面) C-5系
塗装仕様(内面) D-5系
架設工法 自走クレーン工法
海岸線からの距離 1.0 km(瀬戸内海)
経過月 146
