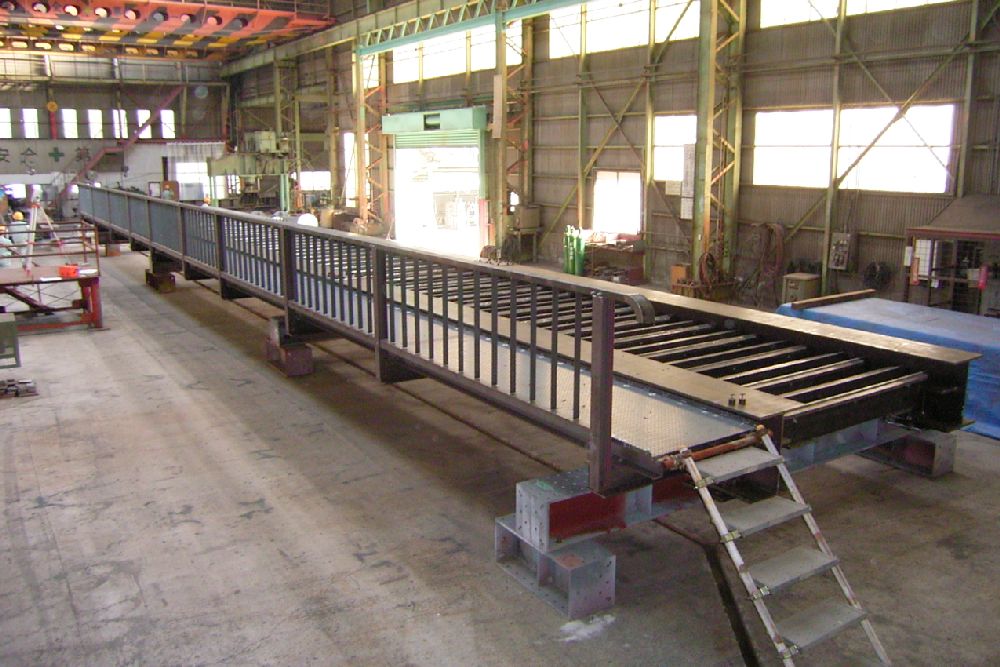

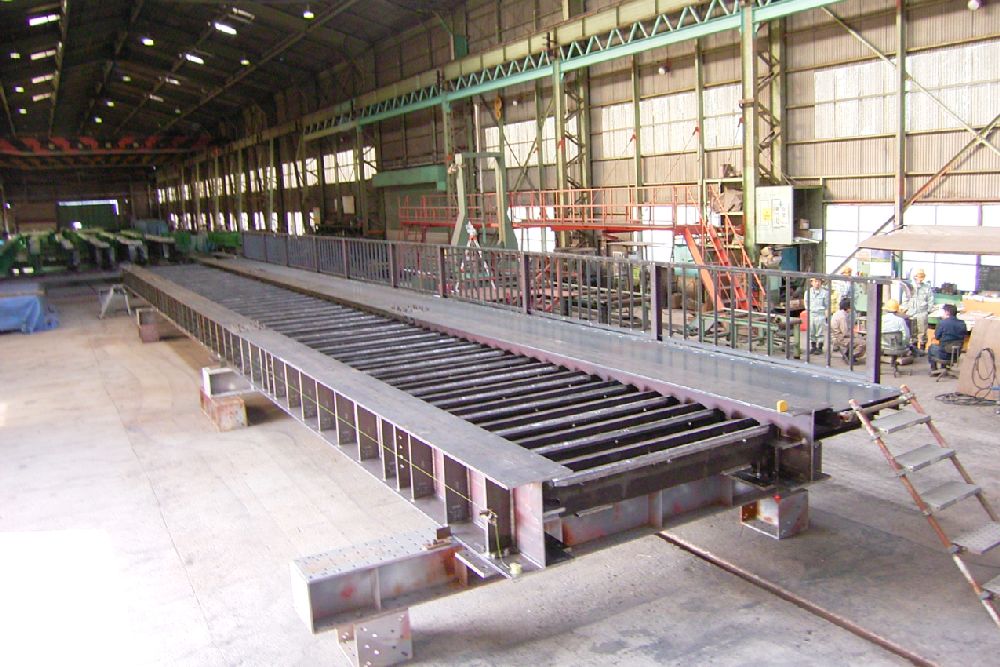

土生川工事桁
| 名称 | 土生川工事桁 |
|---|---|
| 完成年月 | 2017年05月 |
| 施主名称 | 西日本旅客鉄道（株）和歌山土木技術センタ |
| 受注形態 | 下請 |
| 工事名称 | 和佐・道成寺間土生川橋りょう改築工事 |
| 路線名 | ＪＲ紀勢本線 |
| 所在地 | 和歌山県日高郡日高川町 |
| 構造形式 | ３径間連続枕木抱込み式プレートガーダー |
| 設計荷重 | EA-17(重連) |
| 橋長 | 26.80m |
| 支間割 | 9.30m＋7.80m＋8.90m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM400/SS400 |
| 鋼重 | 工事桁(橋側歩道含め) 38t/カンザシ桁 30t |
| 塗装仕様(外面) | 鉛･クロムフリー錆止めペイント(BSU-1) |
