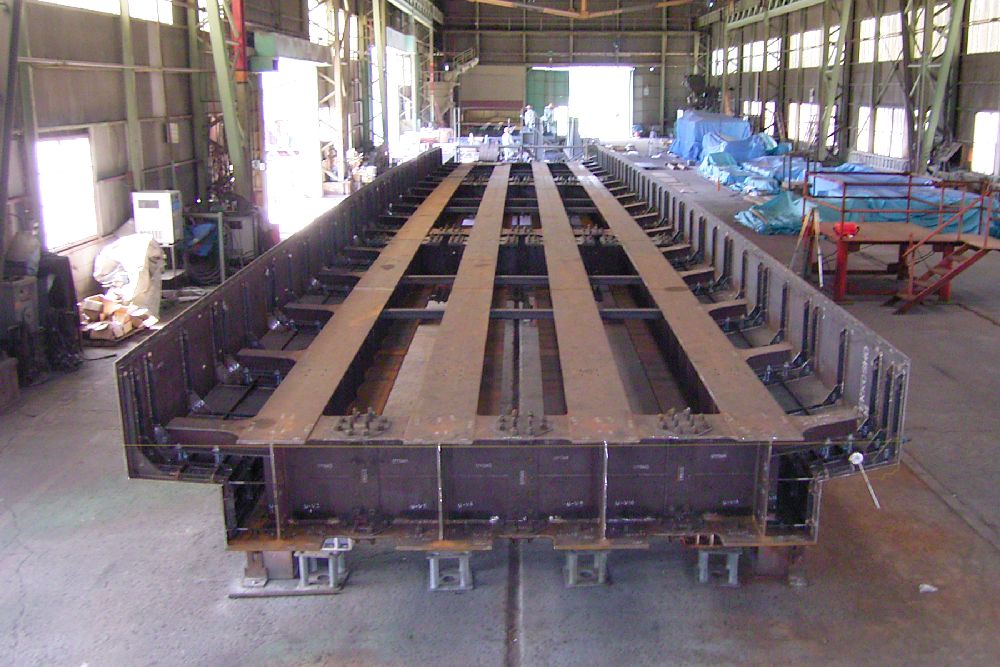

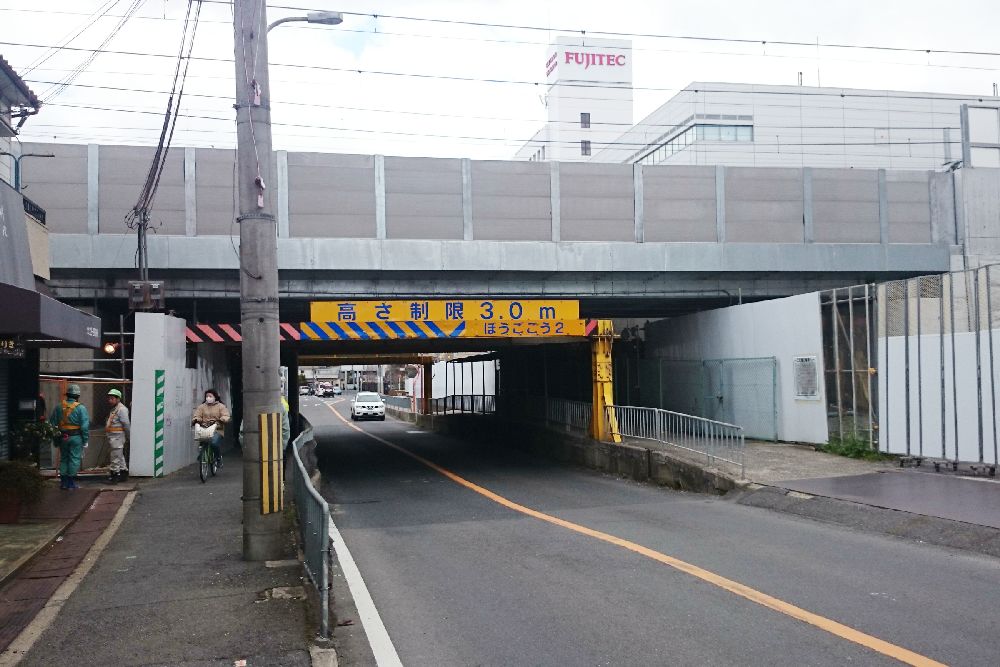

五反田Bv 内線
| 名称 | 五反田Bv 内線 |
|---|---|
| 完成年月 | 2015年07月 |
| 施主名称 | 西日本旅客鉄道（株）大阪工事事務所 |
| 受注形態 | 下請 |
| 工事名称 | 摂津富田・茨木間新駅設置工事 |
| 路線名 | ＪＲ東海道本線 |
| 所在地 | 大阪府茨木市総持寺 |
| 構造形式 | 単純Ｈ鋼埋込桁 |
| 設計荷重 | EA-17 |
| 橋長 | 22.66m |
| 支間割 | 22.0m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM570/SM520/SM490Y/SM400/SS400 |
| 鋼重 | 63t(内線2連分) |
| 塗装仕様(外面) | 亜鉛溶射(桁露出部)/溶融亜鉛メッキ(鋼製型 |
