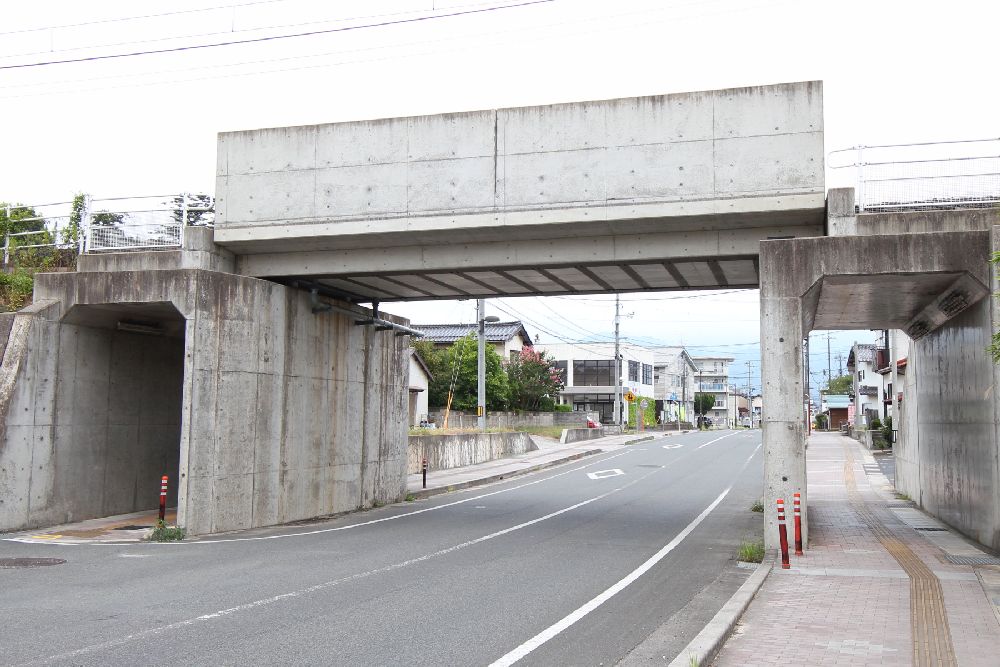

山廻ＢＶ
| 名称 | 山廻ＢＶ |
|---|---|
| 完成年月 | 2011年04月 |
| 施主名称 | 西日本旅客鉄道（株）米子土木技術センター |
| 受注形態 | 下請 |
| 工事名称 | 直江出雲山廻ＢＶ改築上部工 |
| 路線名 | ＪＲ山陰本線 |
| 所在地 | 島根県出雲市大津町 |

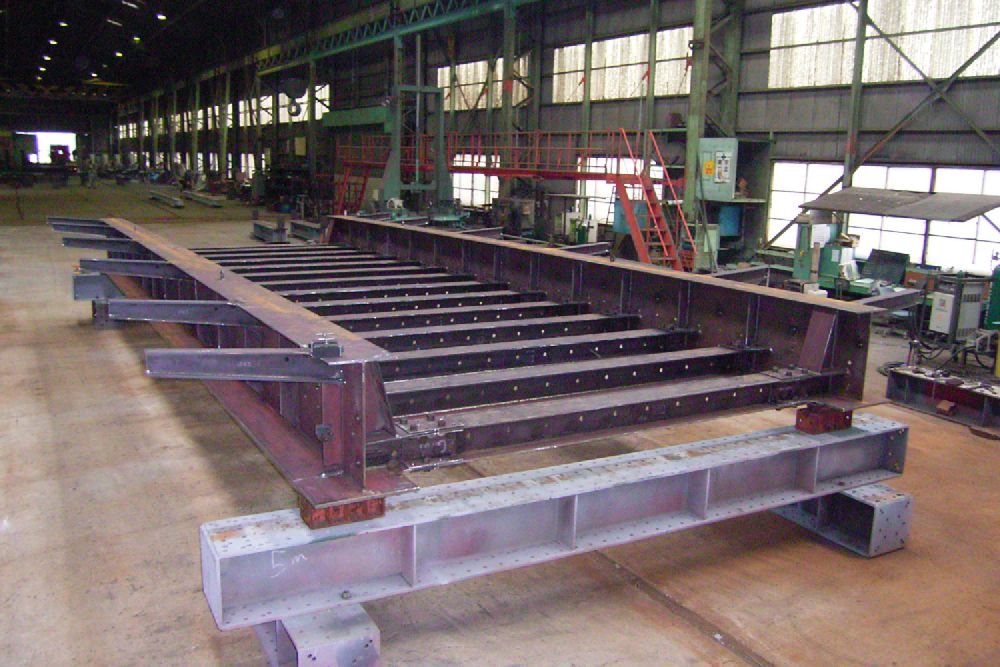

| 構造形式 | ＳＲＣ下路桁 |
| 設計荷重 | EA-17 |
| 橋長 | 11.05m |
| 支間割 | 10.30m |
| 使用鋼種 | (埋込部)普通鋼材/(露出部)耐候性鋼材 |
| 鋼材規格 | SM490/SM400/SS400/SMA490 |
| 鋼重 | 8t |
| 塗装仕様(外面) | 厚膜型変性エポキシ樹脂系(G-2) |
