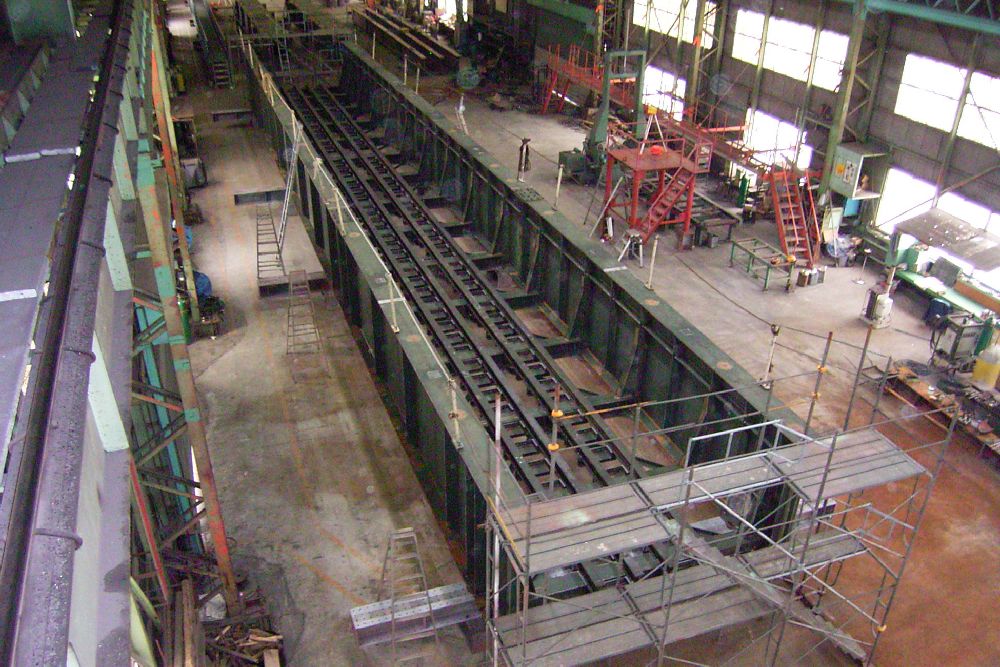

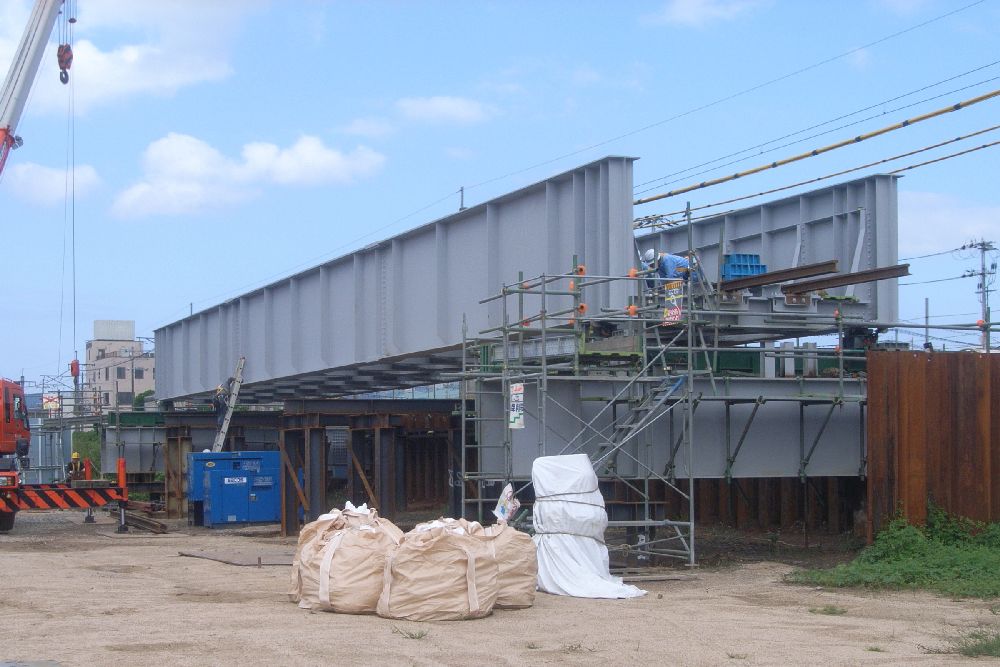

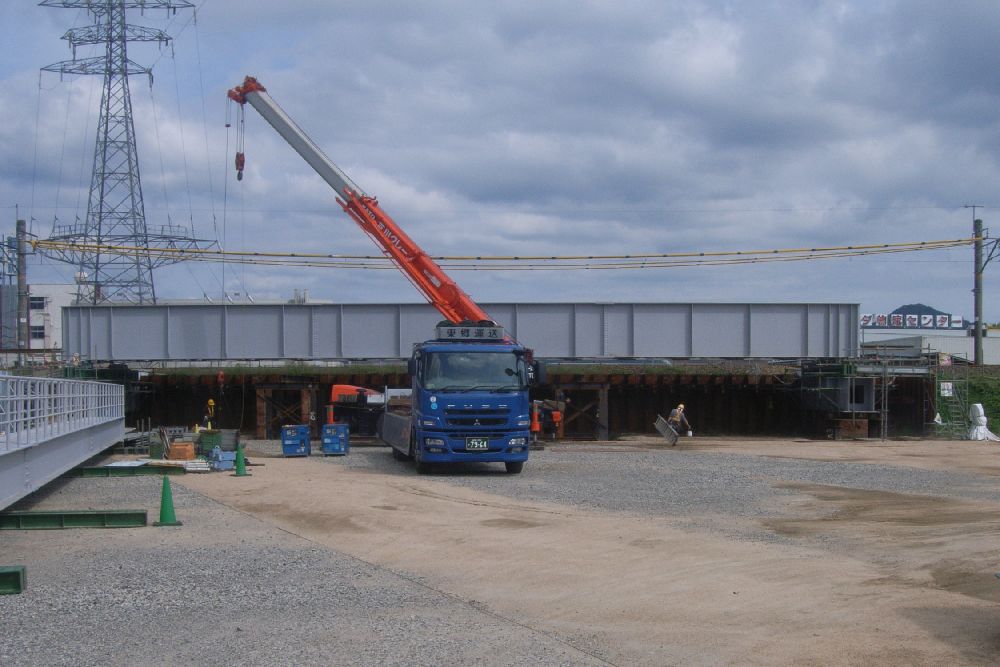

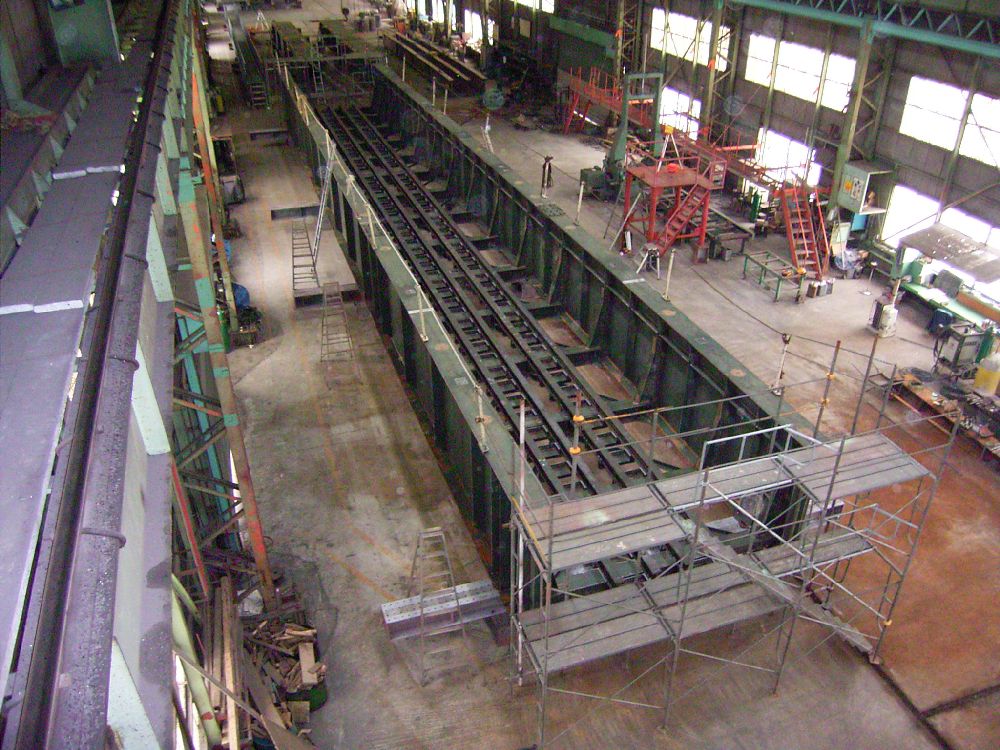

九日市工事桁
| 名称 | 九日市工事桁 |
|---|---|
| 完成年月 | 2011年03月 |
| 施主名称 | 西日本旅客鉄道（株）福知山土木技術センター |
| 受注形態 | 下請 |
| 工事名称 | 国府豊岡九日市BV新設工事 |
| 路線名 | ＪＲ山陰本線 |
| 所在地 | 兵庫県豊岡市九日市下 |
| 構造形式 | 単純下路プレートガーダー(枕木ブロック式) |
| 設計荷重 | EA-15 |
| 橋長 | 33.20m |
| 支間割 | 32.40m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM400/SS400 |
| 鋼重 | 工事桁 62t/橋側歩道 15t/カンザシ桁 52t |
| 塗装仕様(外面) | 鉛･クロムフリー錆止めペイント |
