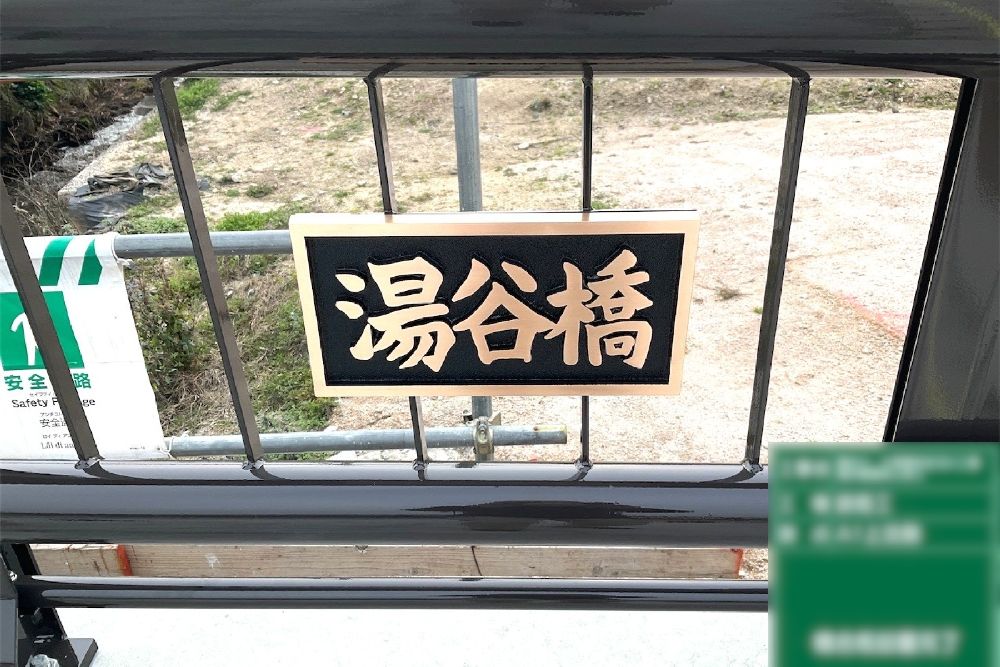

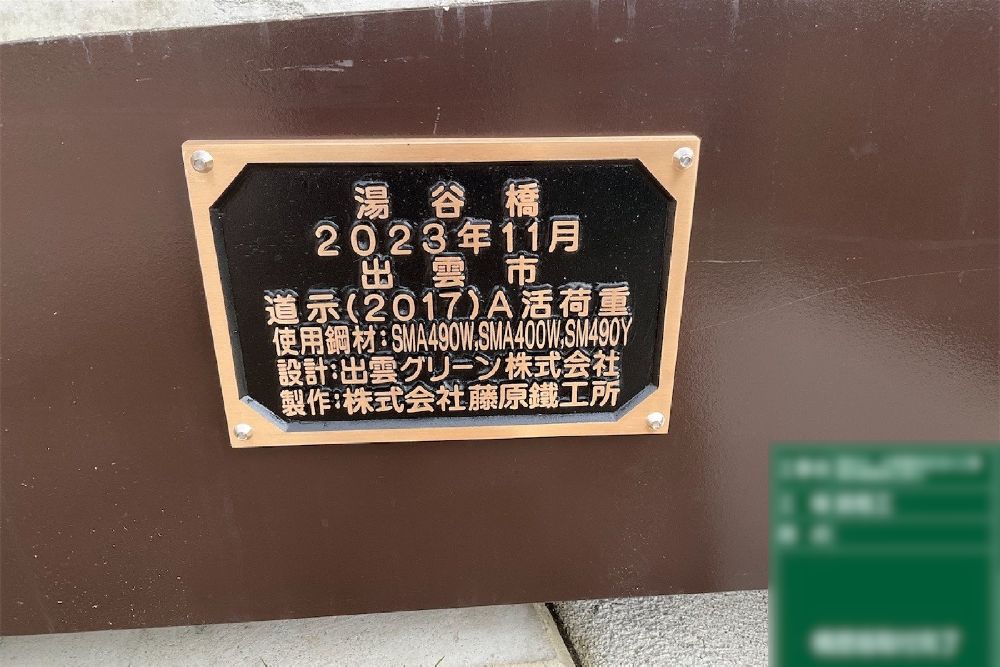

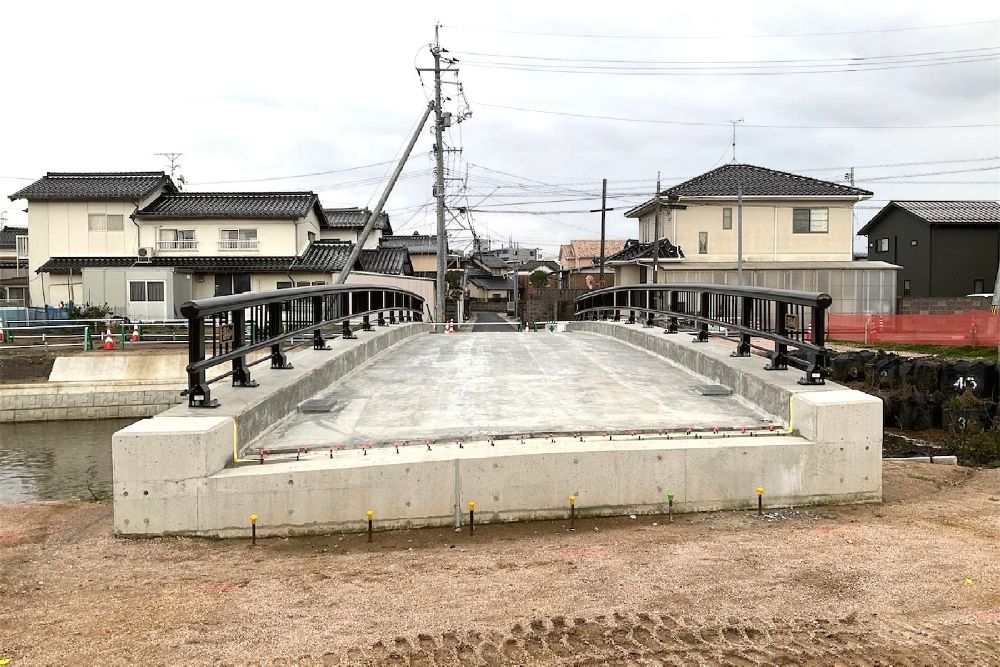

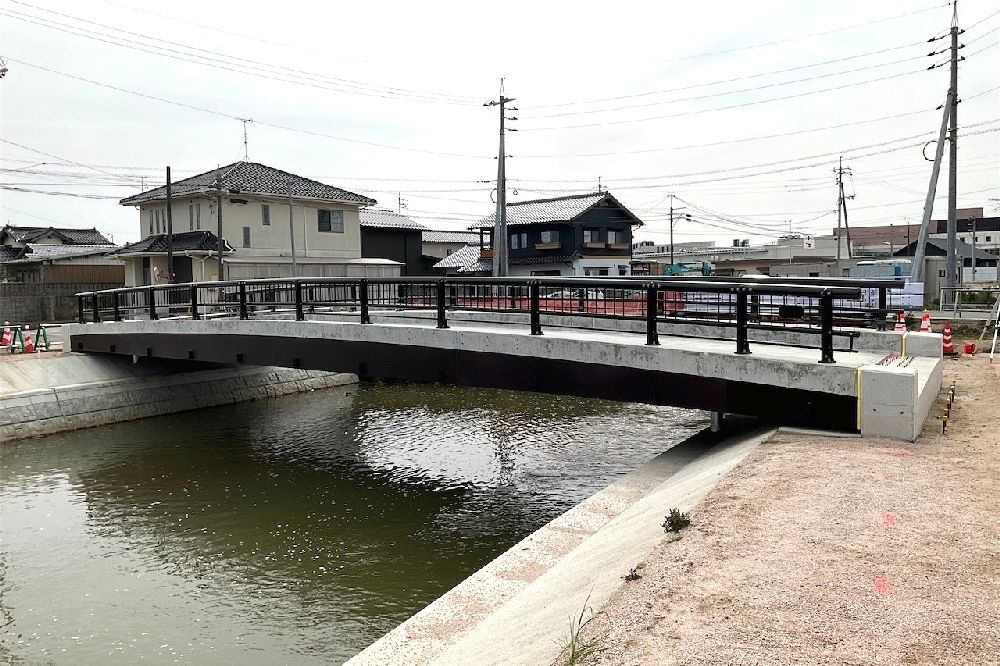

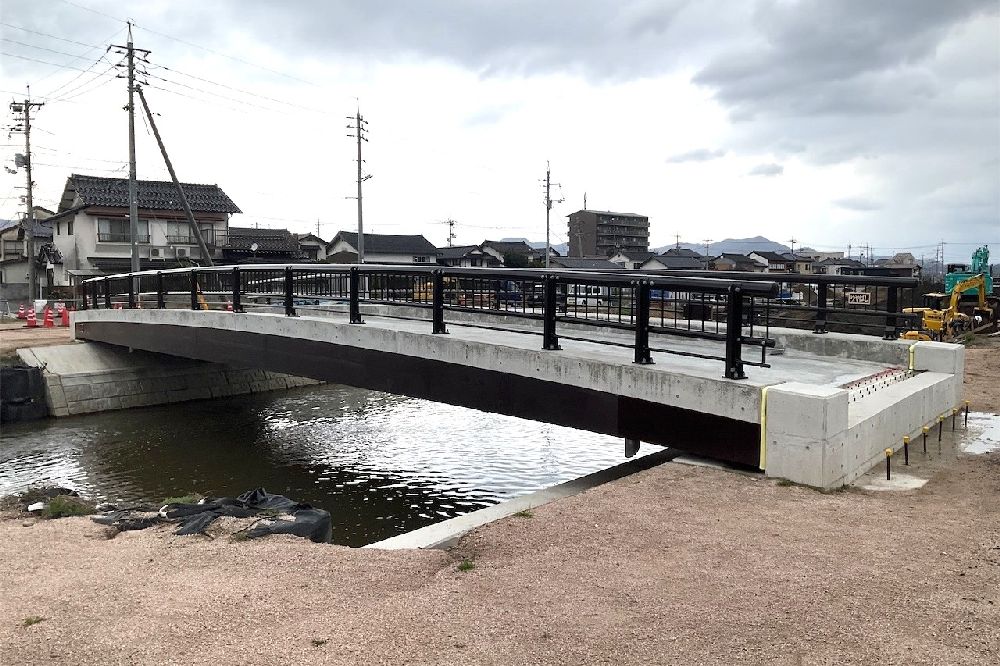

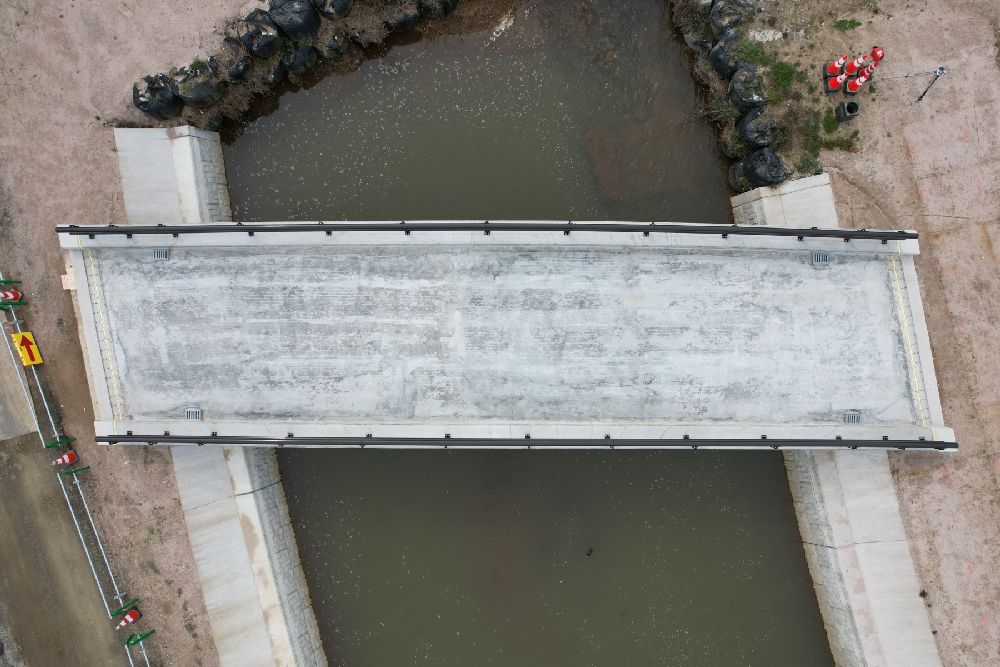

湯谷橋
| 名称 | 湯谷橋 |
|---|---|
| 完成年月 | 2024年03月 |
| 施主名称 | 島根県 出雲県土整備事務所 |
| 受注形態 | 元請 |
| 工事名称 | 湯谷川 大規模特定河川工事 湯谷橋橋梁上部工 |
| 路線名 | 市道京町宮ノ町線 |
| 河川名 | 湯谷川 |
| 所在地 | 島根県出雲市平田町 |
| 橋種 | 道路橋 |
| 構造形式 | 単純充実合成床版橋 |
| 床版形式 | 合成床版 |
| 設計荷重 | Ａ活荷重 |
| 橋長 | 21.300m |
| 支間割 | 20.500m |
| 車道幅員 | 4.500m |
| 歩道幅員 | ─ |
| 使用鋼種 | 耐候性鋼材/普通鋼材 |
| 鋼材規格 | SMA490W/SMA400W/SM490Y/SM400/SS400 |
| 鋼重 | 35t |
| 塗装仕様(外面) | 端部：金属溶射＋ふっ素樹脂／側板外面：さび安定化処理／底版：無塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 6.0 km |
| 経過月 | 25 |
