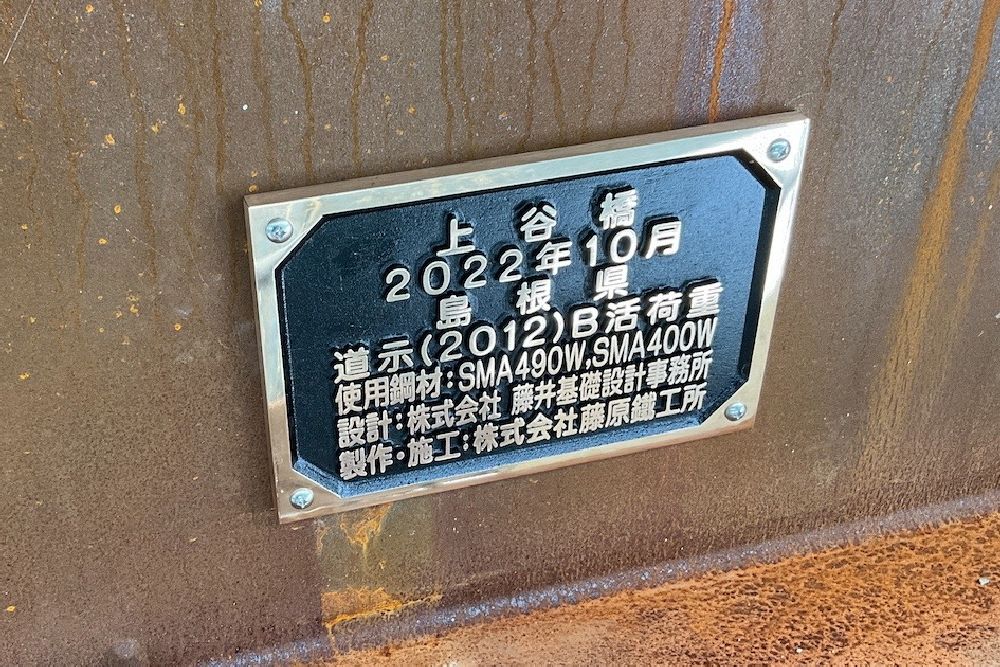

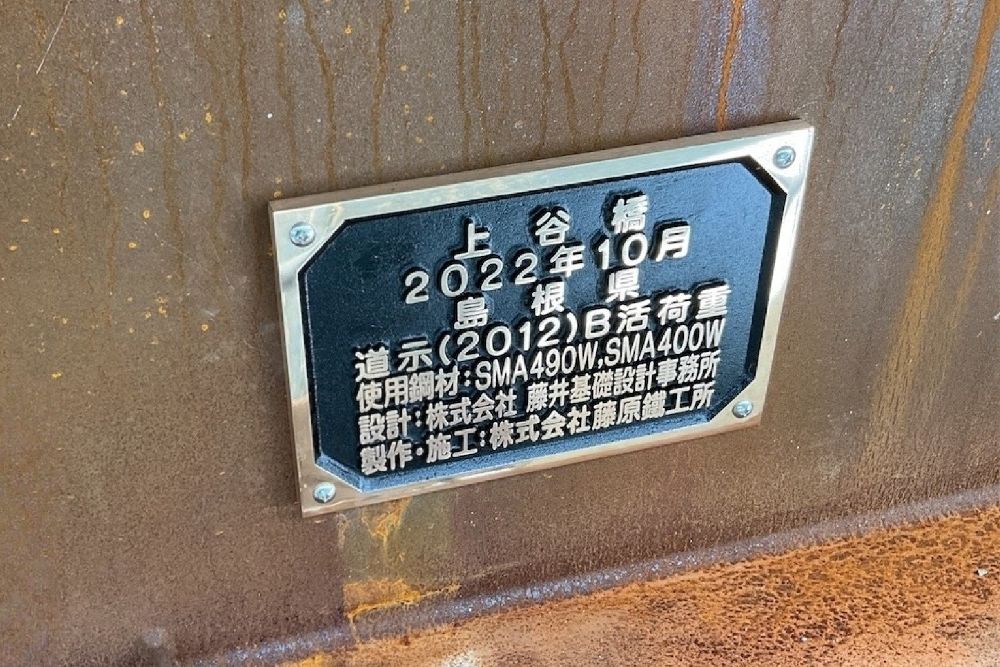

上谷橋(的場橋)
| 名称 | 上谷橋(的場橋) |
|---|---|
| 完成年月 | 2022年10月 |
| 施主名称 | 島根県 浜田県土整備事務所 |
| 受注形態 | 元請 |
| 工事名称 | 令和３年度（主）大田桜江線（谷住郷工区）防安交付金（災害防除）的場橋上部工工事 |
| 路線名 | 大田桜江線（県道46号） |
| 河川名 | 小谷川 |
| 所在地 | 島根県江津市桜江町谷住郷 |
| 橋種 | 道路橋 |
| 構造形式 | 単純合成Ｈ桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | Ｂ活荷重 |
| 橋長 | 22.4m |
| 支間割 | 21.5m |
| 車道幅員 | 5.0m |
| 歩道幅員 | ─ |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 28t |
| 塗装仕様(外面) | 無塗装/端部C-5系 |
| 塗装仕様(内面) | ─ |

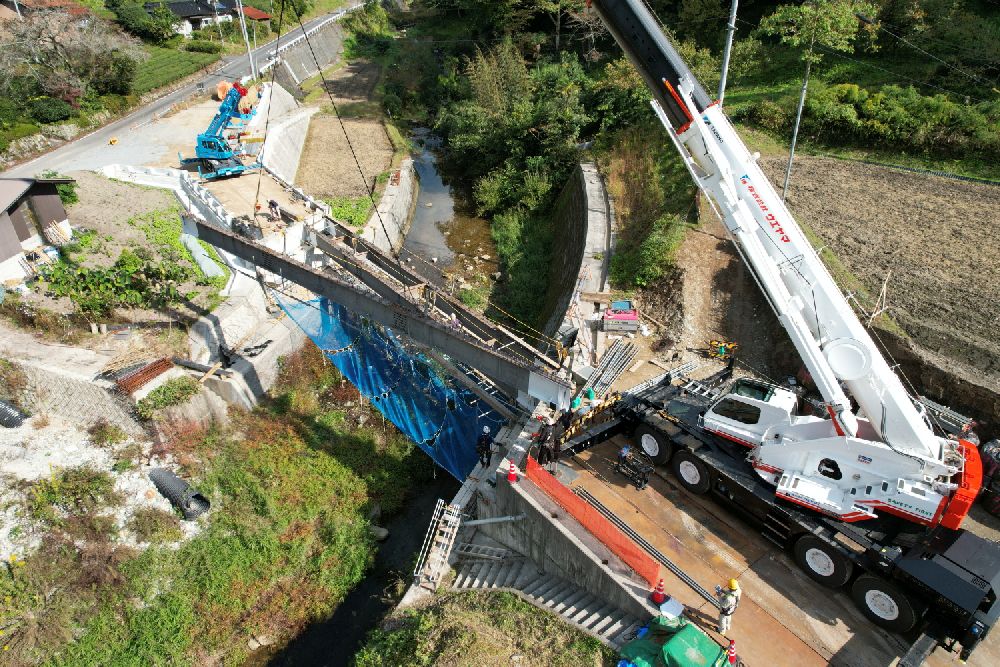

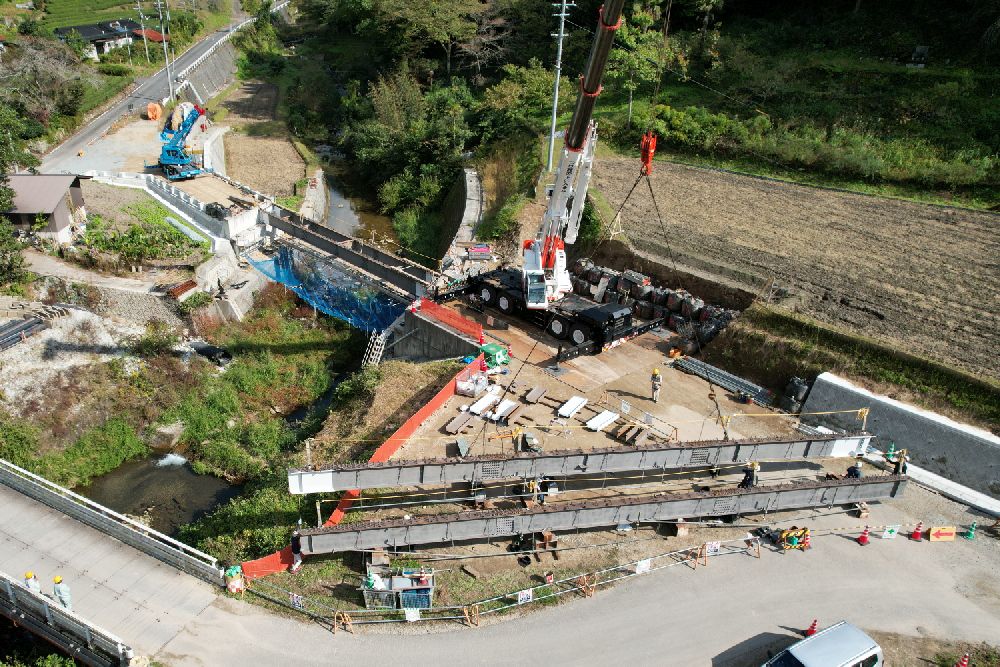

| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 10.1 km |
| 経過月 | 2 |
