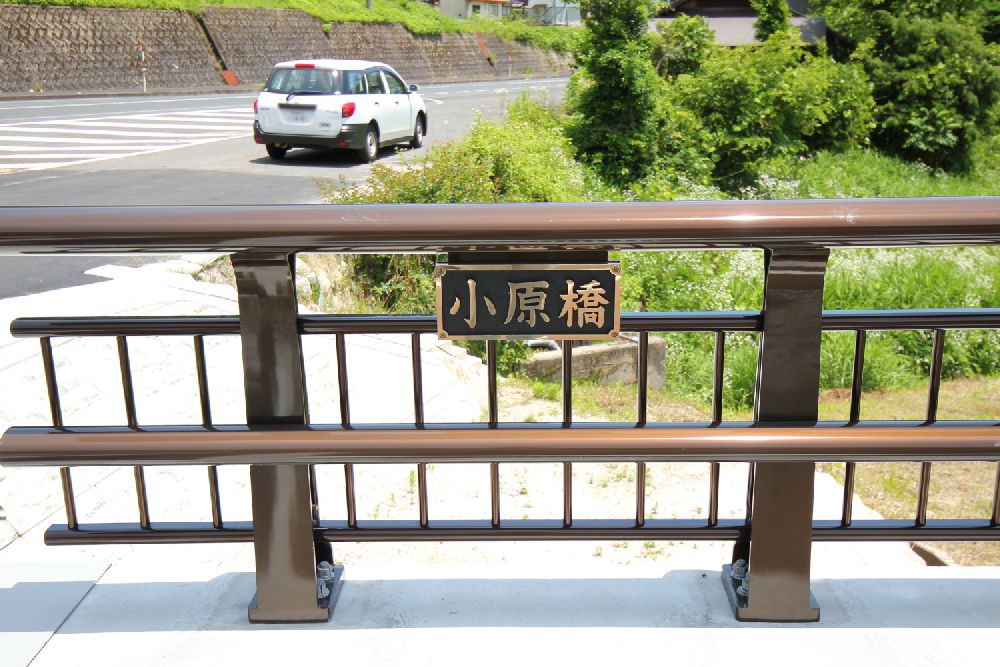

小原橋
| 名称 | 小原橋 |
|---|---|
| 完成年月 | 2020年01月 |
| 施主名称 | 島根県 雲南市役所 |
| 受注形態 | 元請 |
| 工事名称 | 起債道路整備事業 市道平田上川線小原橋上部工工事 |
| 路線名 | 市道 平田上川線 |
| 河川名 | 斐伊川 |
| 所在地 | 島根県雲南市木次町平田 |
| 橋種 | 道路橋 |

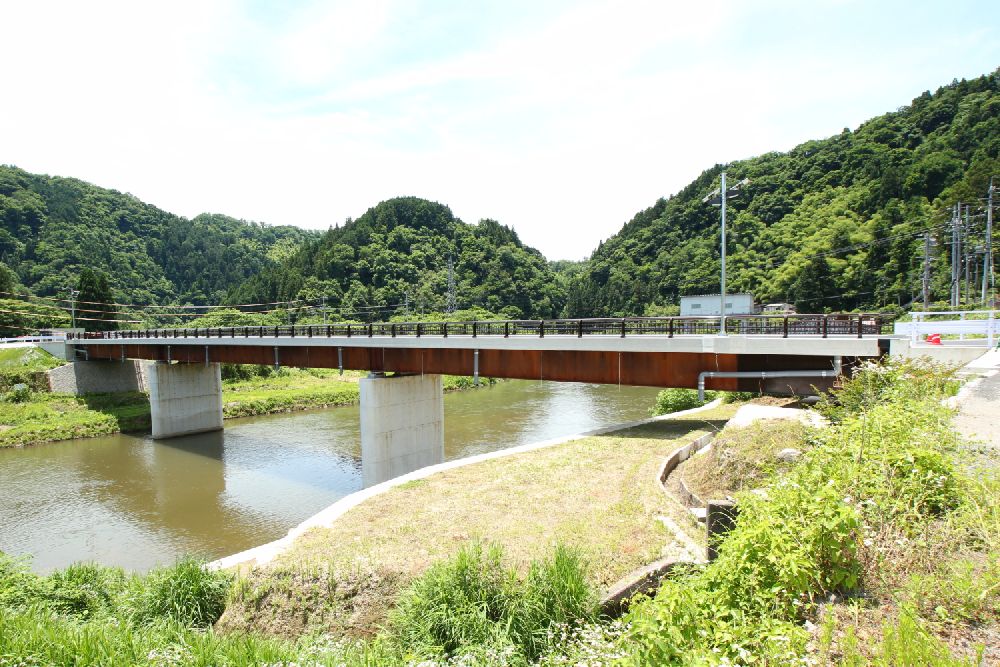

| 構造形式 | ３径間連続非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | Ｂ活荷重 |
| 橋長 | 82.0m |
| 支間割 | 24.8m＋30.8m＋24.8m |

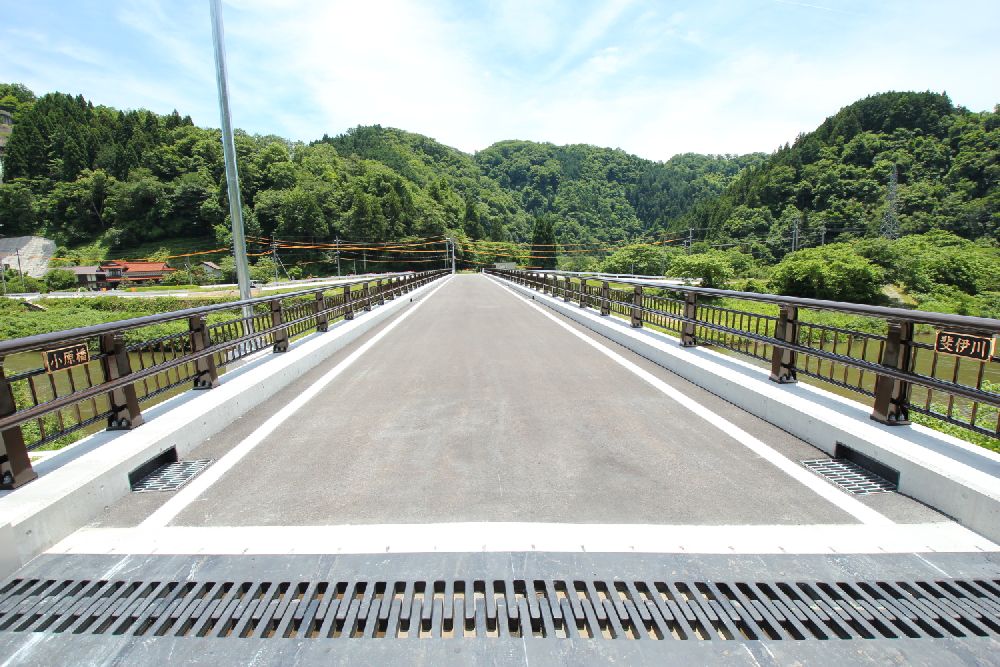

| 車道幅員 | 5.000m |
| 歩道幅員 | ─ |

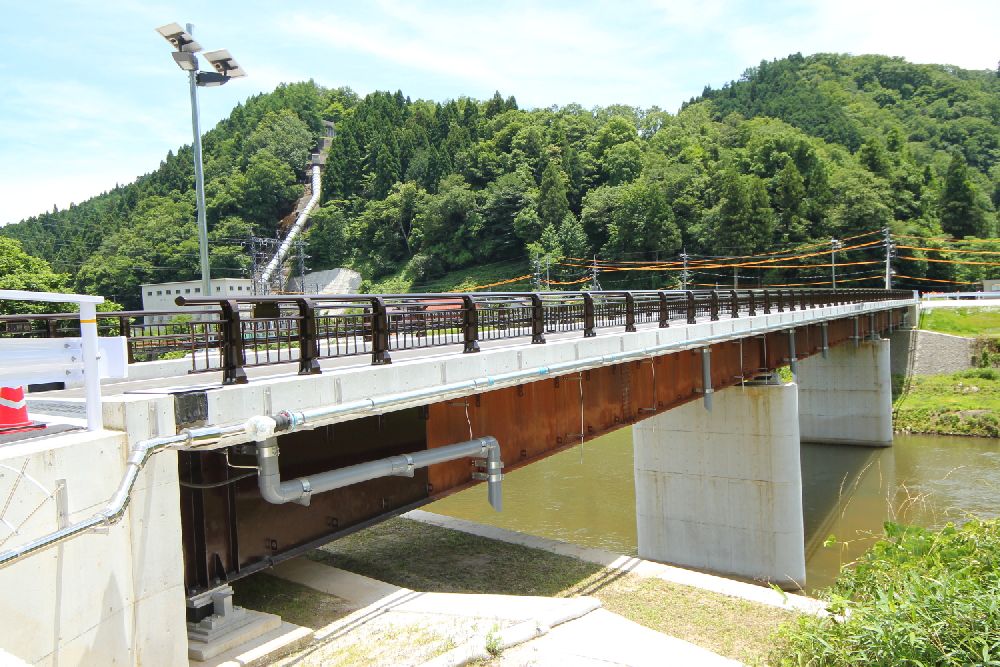

| 使用鋼種 | 耐候性鋼材 |

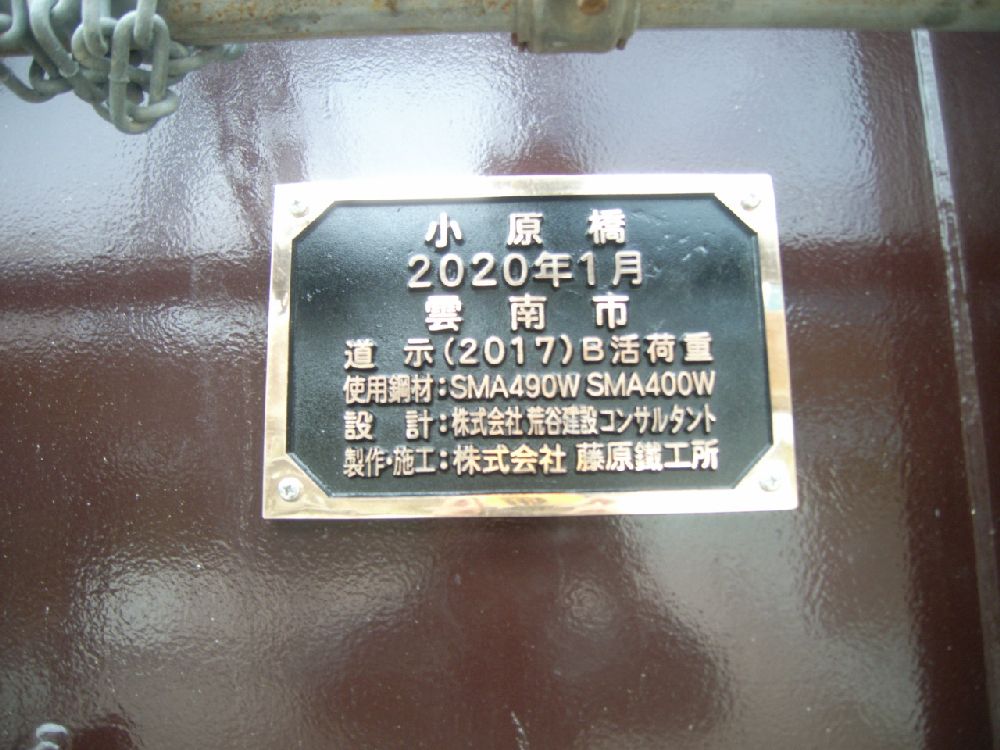

| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 75t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |

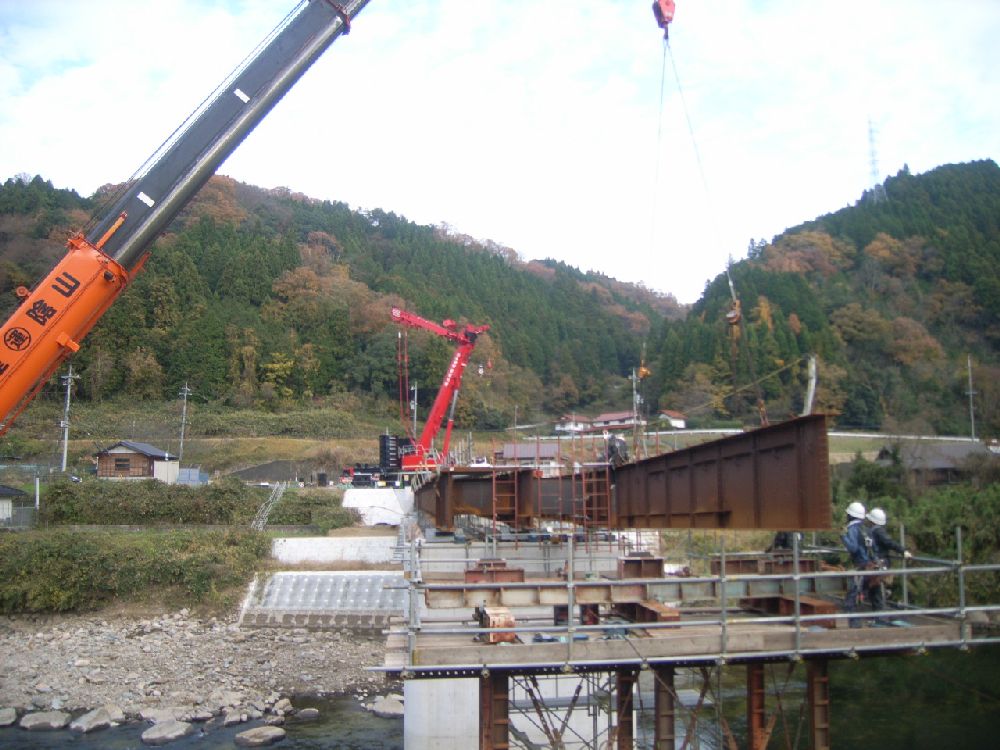

| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 27.5 km |
| 経過月 | 35 |
