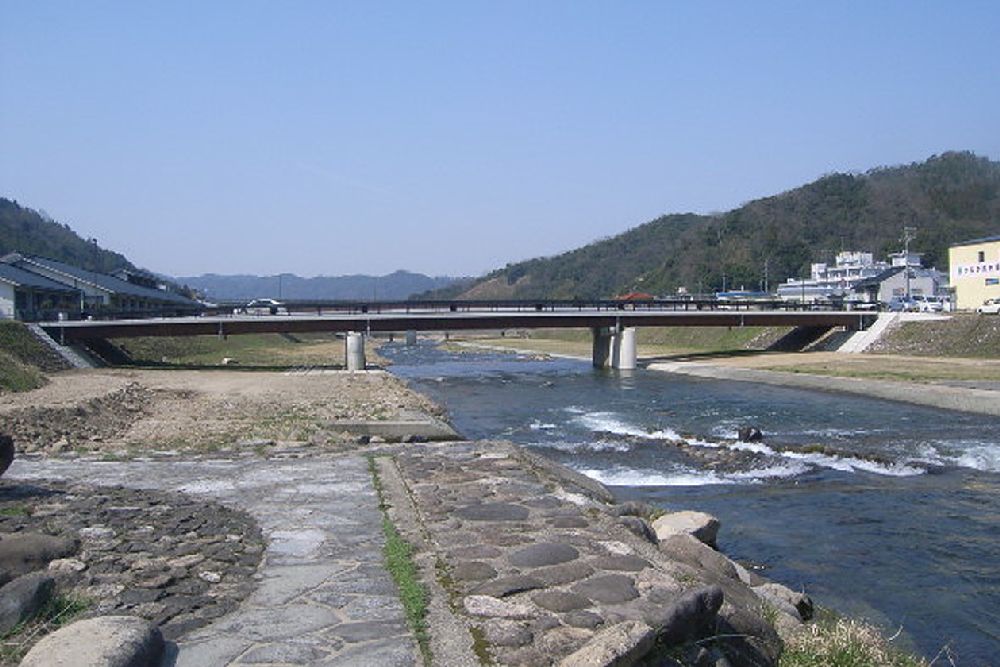

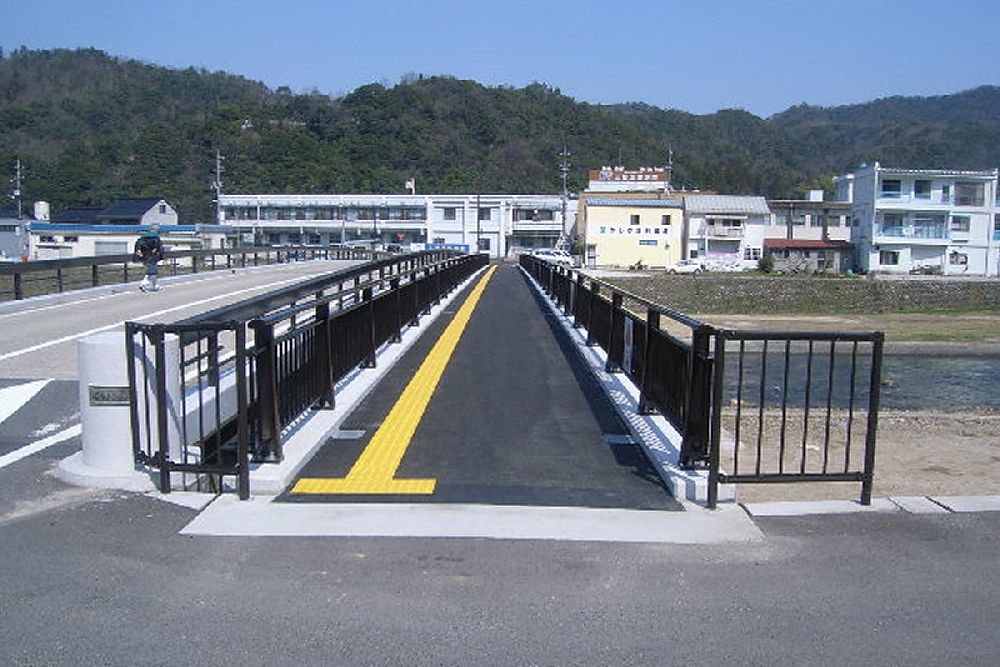

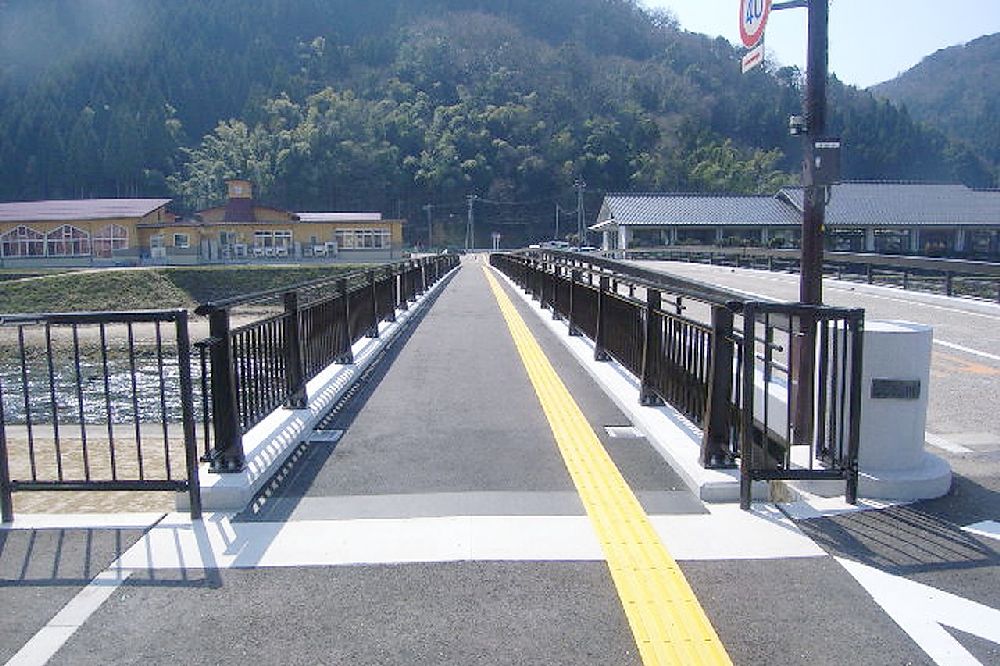

新三朝橋歩道橋
| 名称 | 新三朝橋歩道橋 |
|---|---|
| 完成年月 | 2014年02月 |
| 施主名称 | 鳥取県 三朝町役場 |
| 受注形態 | 元請 |
| 工事名称 | 新三朝橋歩道橋新設工事 |
| 路線名 | 町道山田横手線 |
| 河川名 | 三徳川 |
| 所在地 | 鳥取県東伯郡三朝町山田～横手 |
| 橋種 | 歩道橋（側道橋） |
| 構造形式 | ３径間連続非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | 群集荷重 |
| 橋長 | 74.5m |
| 支間割 | 24.5m |
| 歩道幅員 | 2.500m |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 29t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |

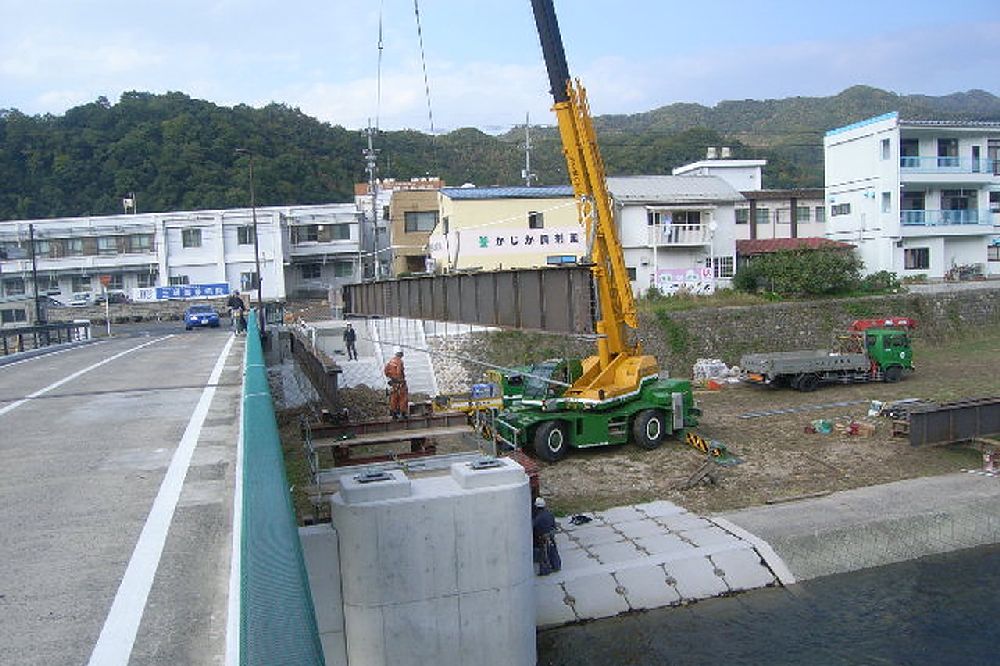

| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 10.4 km |
| 経過月 | 106 |
