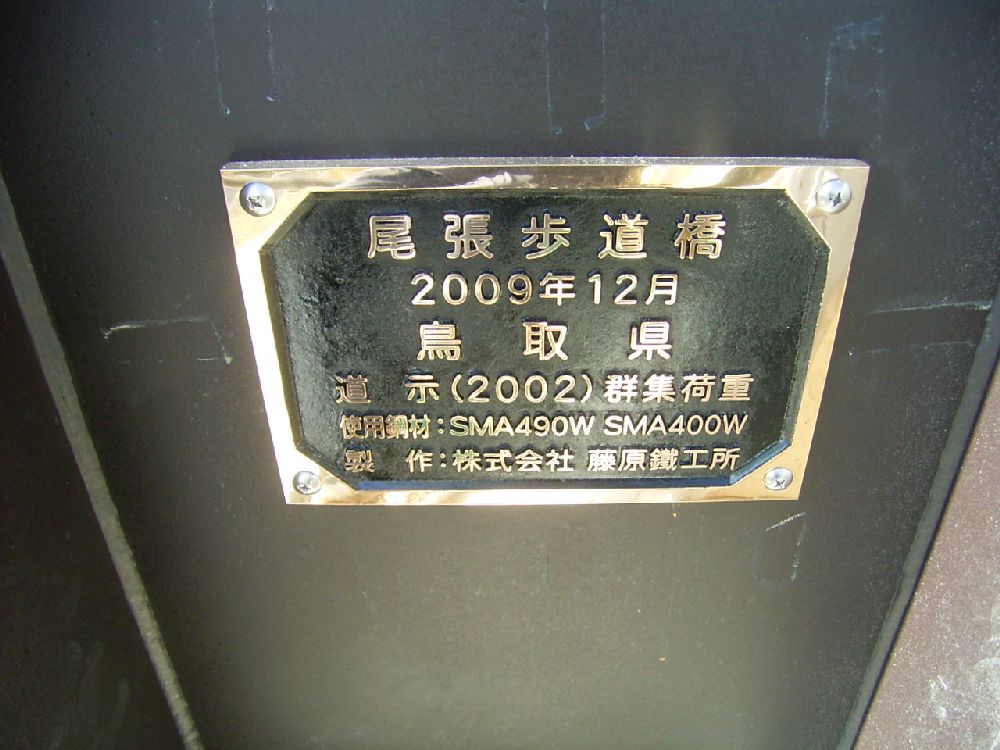

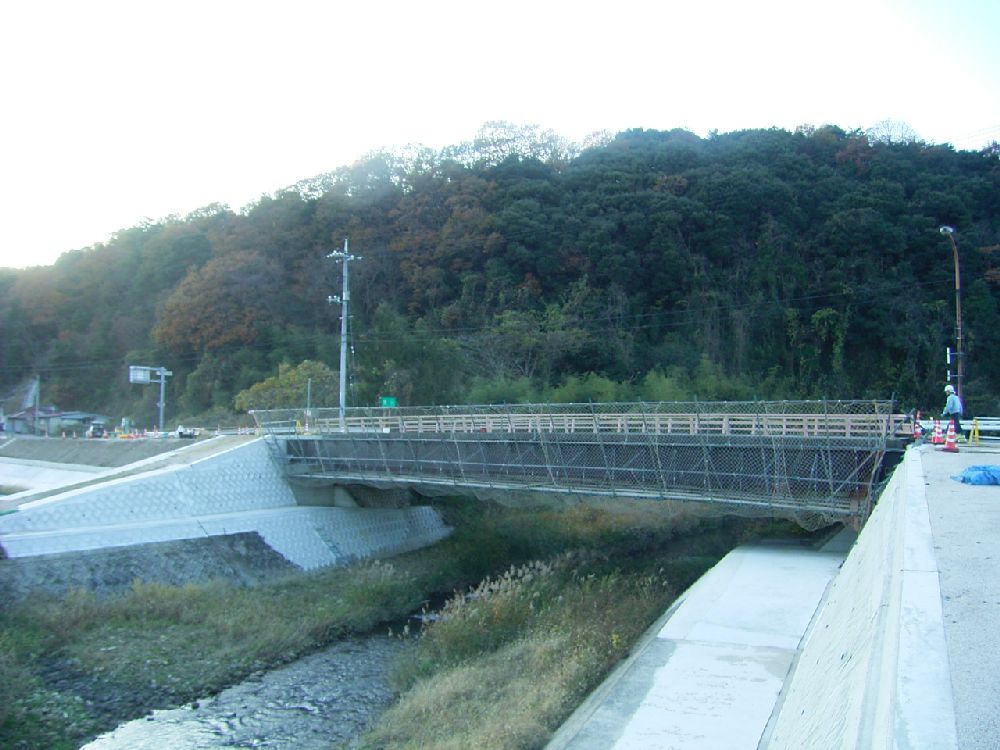

尾張歩道橋
| 名称 | 尾張歩道橋 |
|---|---|
| 完成年月 | 2009年12月 |
| 施主名称 | 鳥取県 中部総合事務所 県土整備局 |
| 受注形態 | 下請 |
| 工事名称 | 県道赤崎大山線歩道橋設置工事（３工区） |
| 路線名 | 赤崎大山線（県道30号） |
| 河川名 | 黒川 |
| 所在地 | 鳥取県東伯郡琴浦町尾張 |
| 橋種 | 歩道橋（側道橋） |

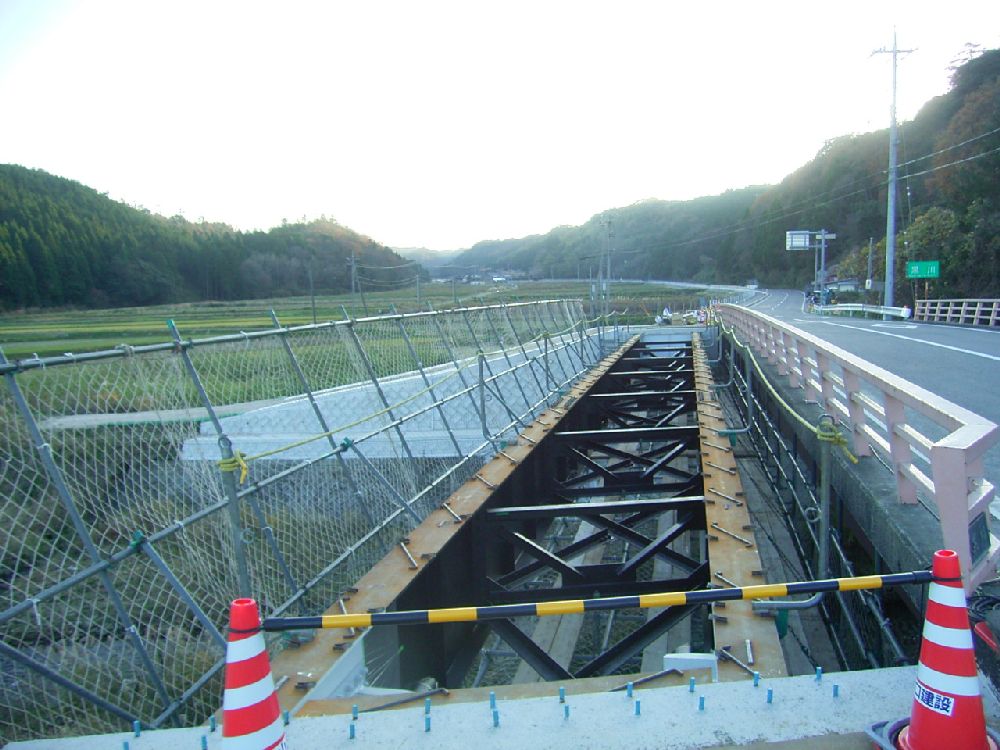

| 構造形式 | 単純合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | 群集荷重 |
| 橋長 | 28.7m |
| 支間割 | 28.0m |
| 歩道幅員 | 2.500m |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 15t |
| 塗装仕様(外面) | 保護性さび生成促進処理 |
| 塗装仕様(内面) | D-5系（端部塗装） |

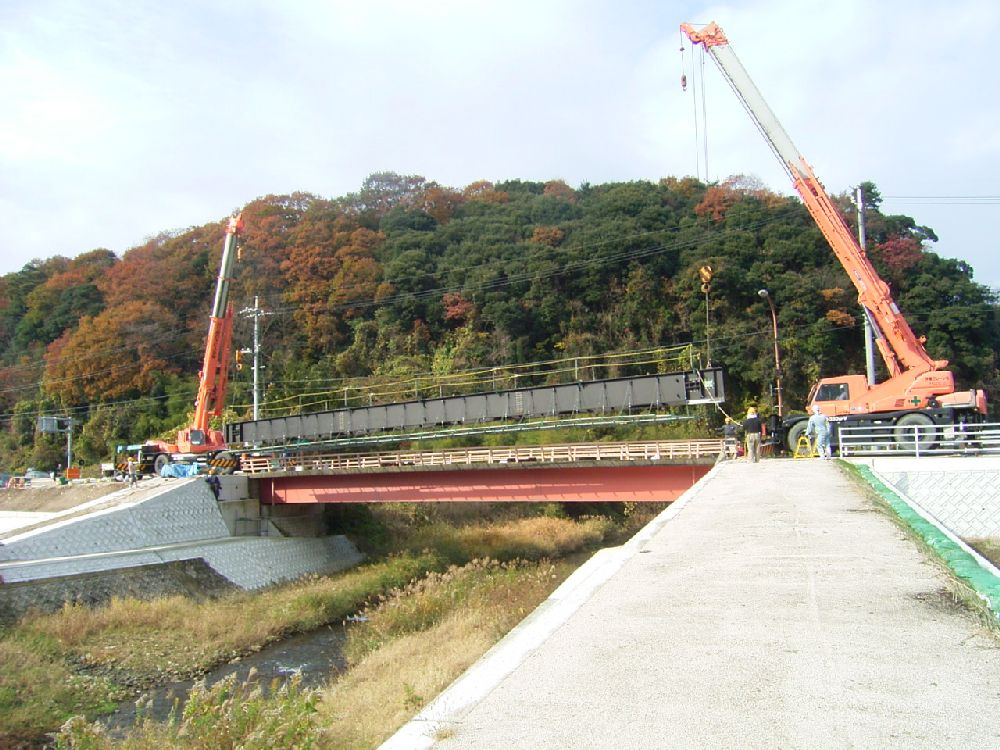

| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 1.8 km |
| 経過月 | 156 |
