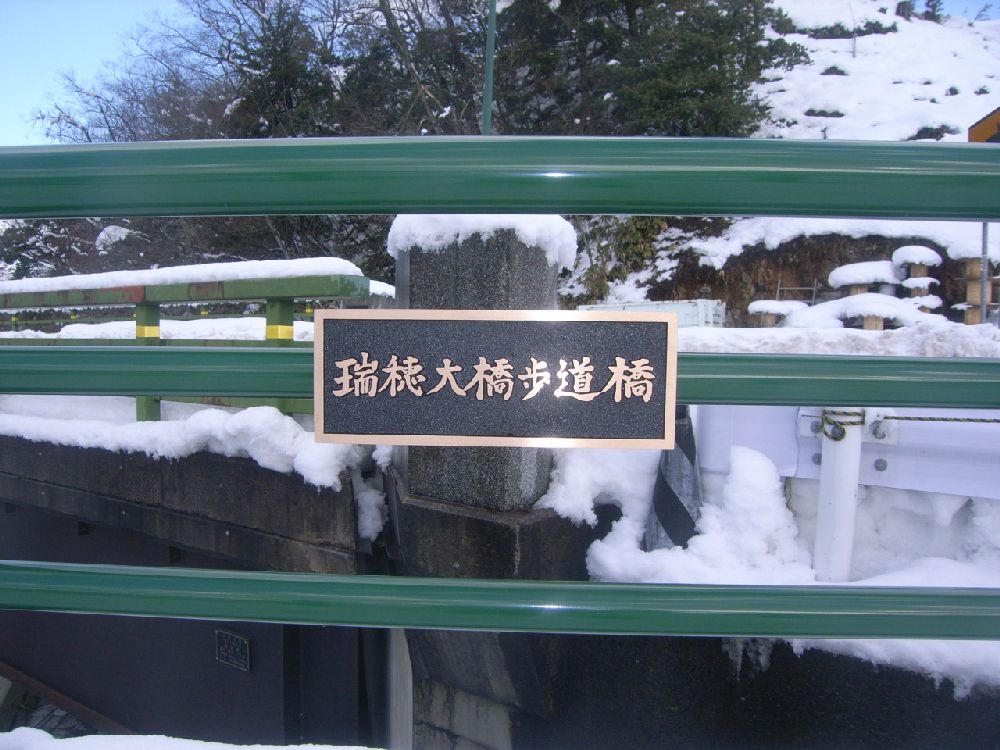

瑞穂大橋歩道橋
| 名称 | 瑞穂大橋歩道橋 |
|---|---|
| 完成年月 | 2009年02月 |
| 施主名称 | 島根県 県央県土整備事務所 |
| 受注形態 | 元請 |
| 工事名称 | 高見出羽線外1線 山田工区地方道路交付金（交通安全）工事（瑞穂大橋歩道橋）（第１期） |
| 路線名 | 高見出羽線（県道293号） |
| 河川名 | 出羽川 |
| 所在地 | 島根県邑智郡邑南町山田 |
| 橋種 | 歩道橋（側道橋） |

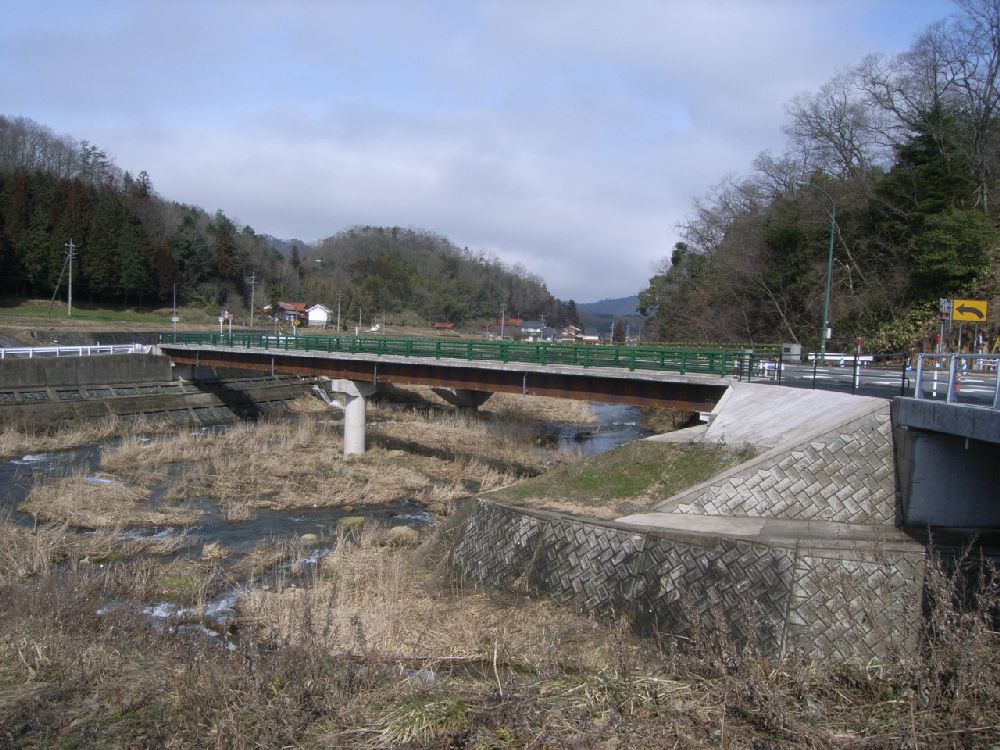

| 構造形式 | ２径間連続非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | 群集荷重 |
| 橋長 | 52.0m |
| 支間割 | 2@25.6m |

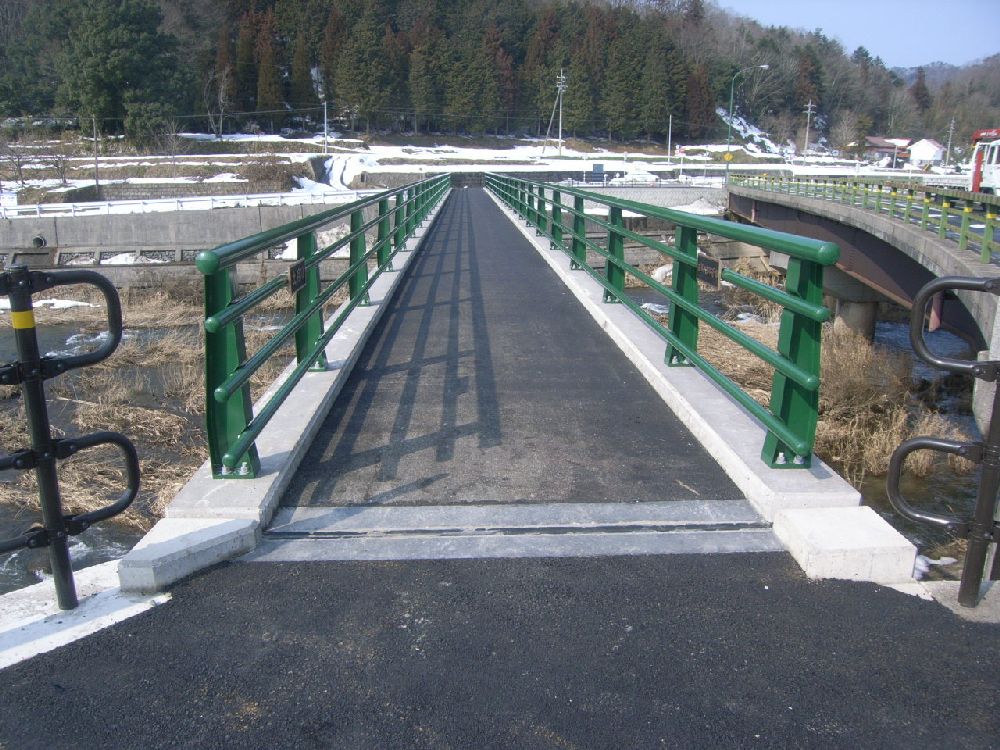

| 歩道幅員 | 2.000m |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 18t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |

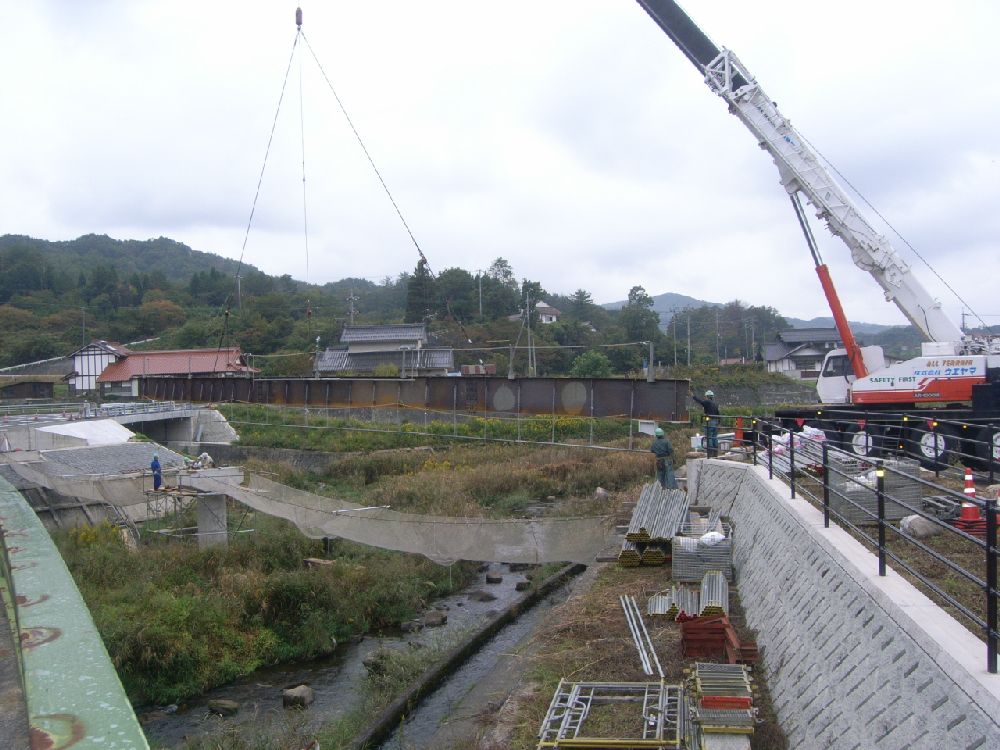

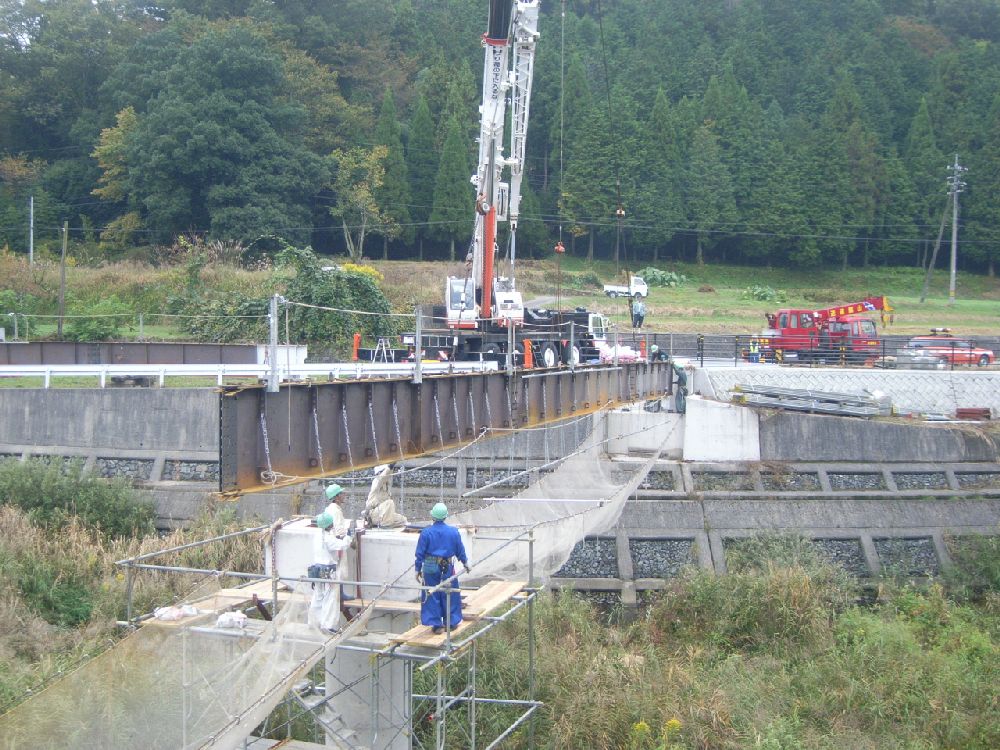

| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 31.0 km |
| 経過月 | 166 |
