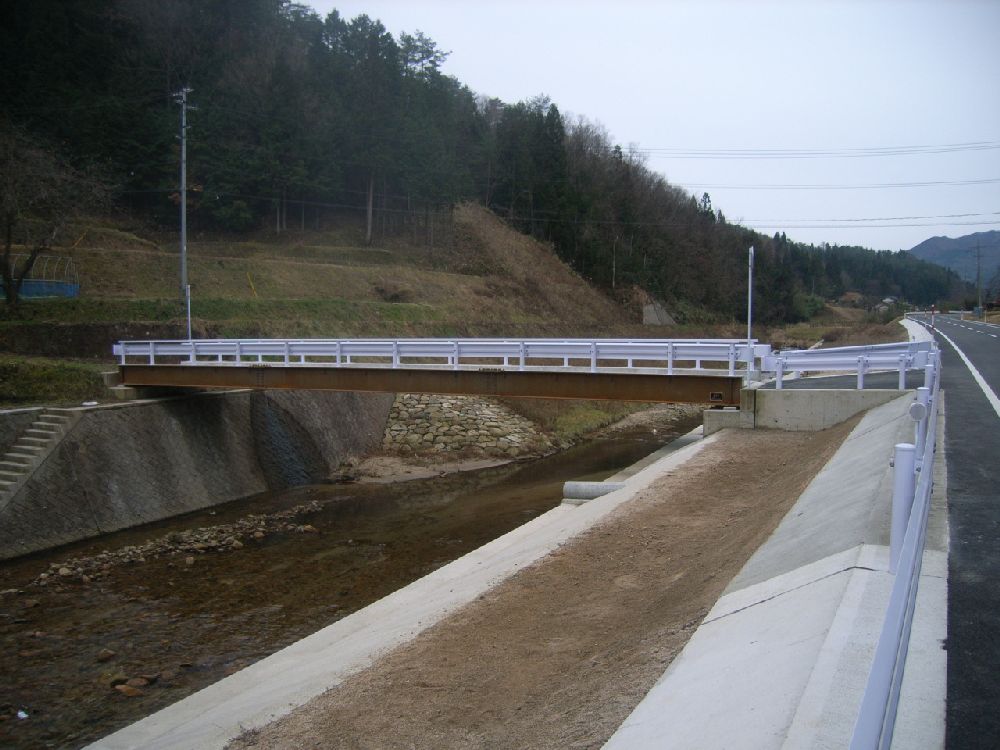

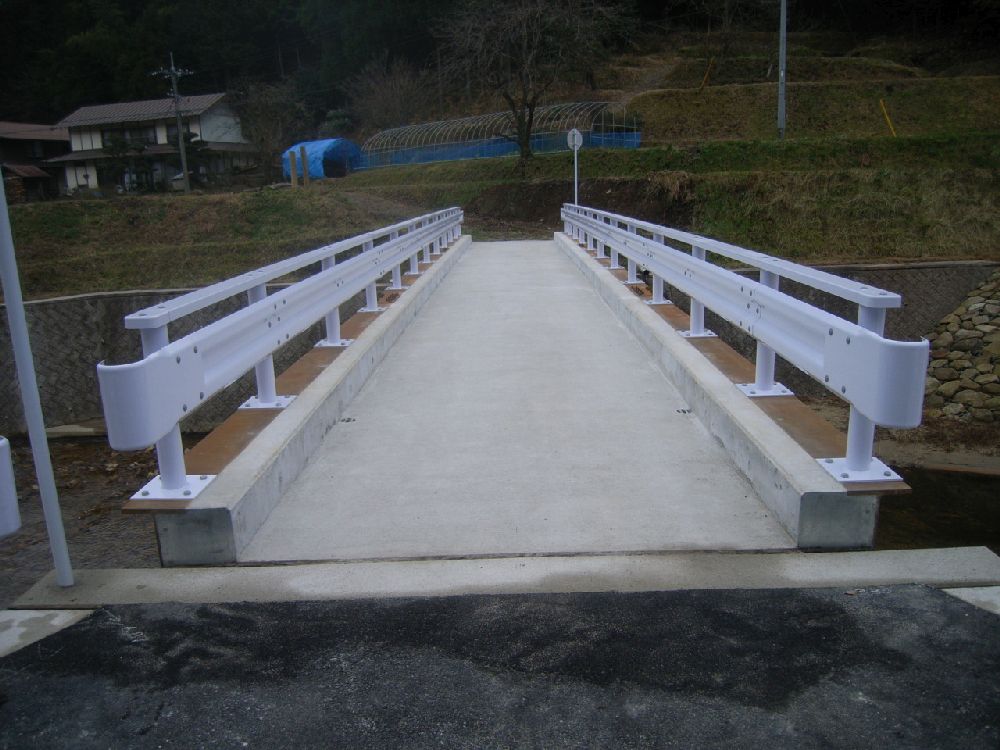

上市橋
| 名称 | 上市橋 |
|---|---|
| 完成年月 | 2007年01月 |
| 施主名称 | 島根県 雲南県土整備事務所 |
| 受注形態 | 元請 |
| 工事名称 | 玉湯吾妻山線 小馬木工区新世紀道路（生活関連）工事 第３期 |
| 路線名 | 玉湯吾妻山線（県道25号） |
| 河川名 | 小馬木川 |
| 所在地 | 島根県仁多郡奥出雲町小馬木 |
| 橋種 | 人道橋 |
| 構造形式 | 単純非合成H鋼桁 |
| 床版形式 | ﾌﾟﾗﾝｸｼｰﾄ |
| 設計荷重 | 群集荷重 |
| 橋長 | 21.56m |
| 支間割 | 21.00m |
| 歩道幅員 | 2.500m |

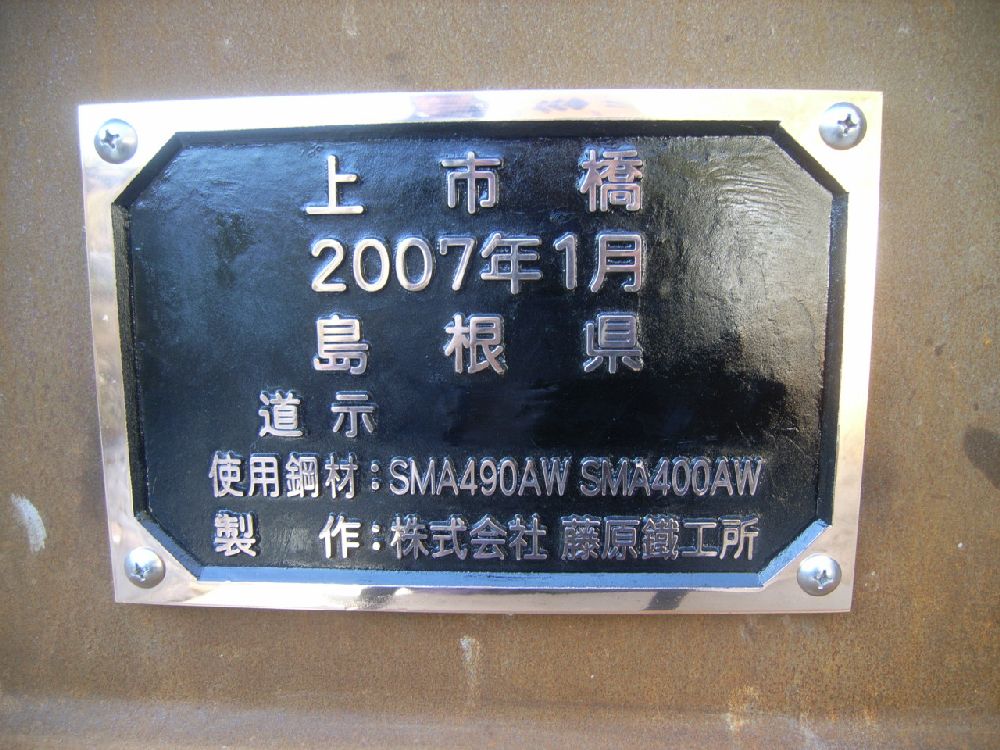

| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W/SS00 |
| 鋼重 | 13t |
| 塗装仕様(外面) | 桁部：無塗装/床版：亜鉛ﾒｯｷ |
| 塗装仕様(内面) | ─ |
| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 40.0 km |
| 経過月 | 191 |
