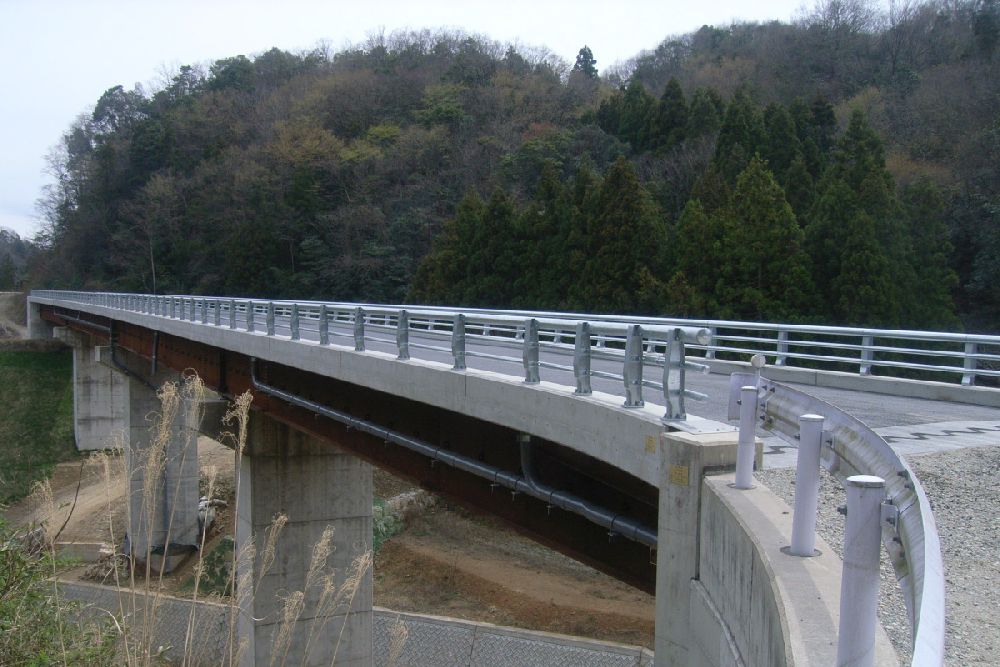

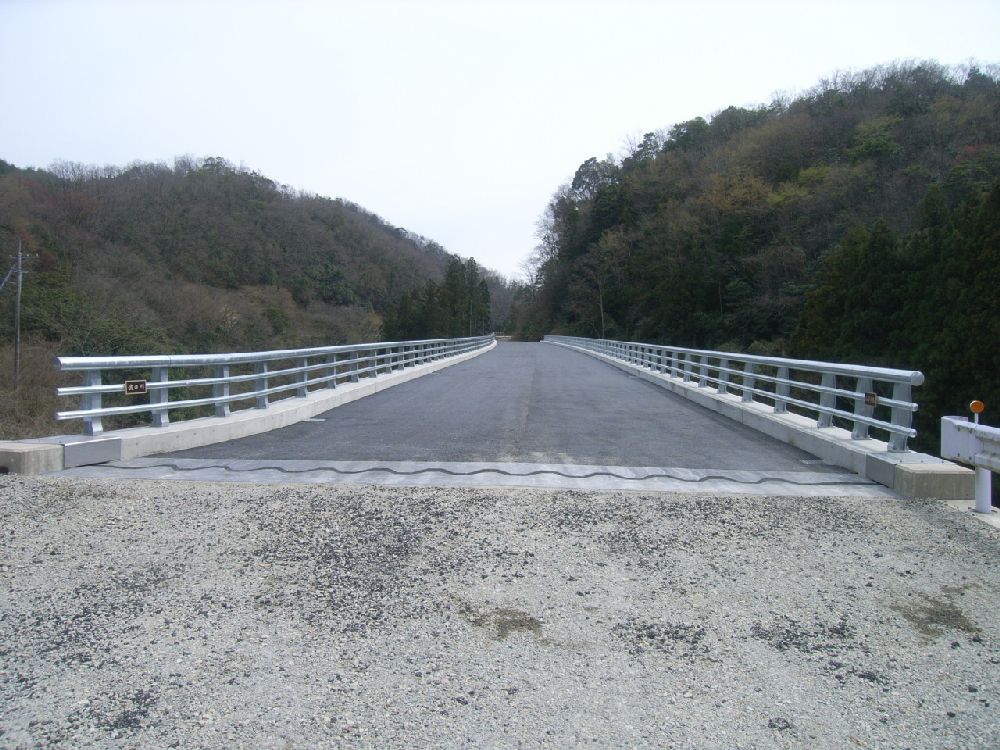

山郡大橋

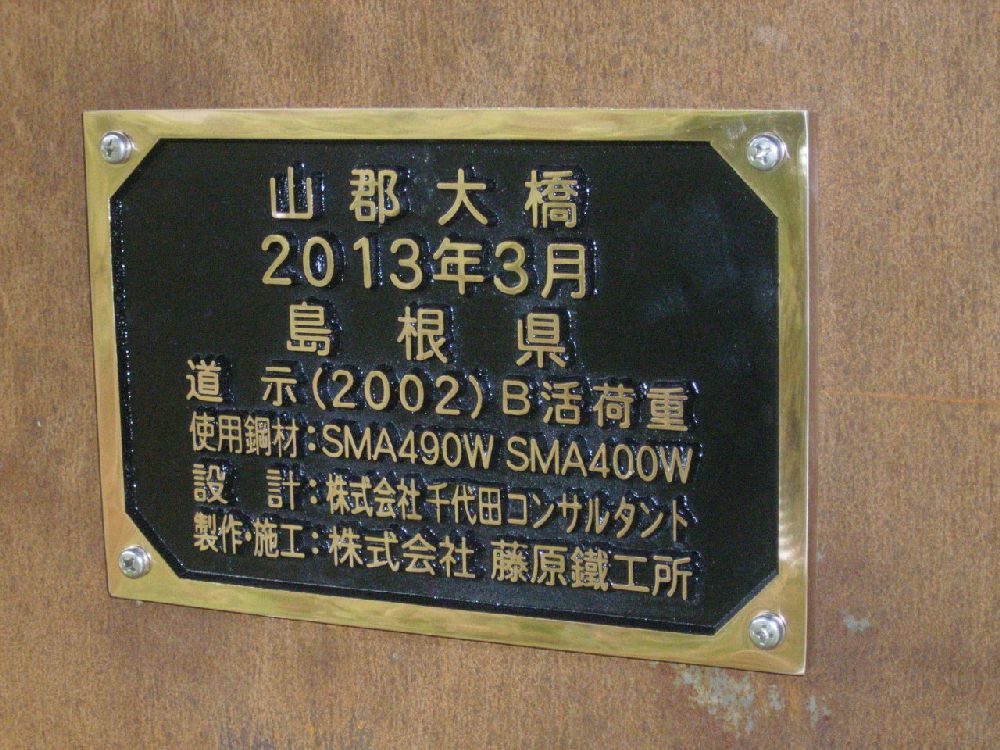

| 名称 | 山郡大橋 |
|---|---|
| 完成年月 | 2013年03月 |
| 施主名称 | 島根県 益田県土整備事務所 |
| 受注形態 | 元請 |
| 工事名称 | 笹倉工区社会資本整備総合交付金(改良)山郡橋上部工工事 |
| 路線名 | 益田澄川線（県道54号） |
| 河川名 | 波田川 |
| 所在地 | 島根県益田市美都町笹倉 |
| 橋種 | 道路橋 |
| 構造形式 | ４径間連続非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | Ｂ活荷重 |
| 橋長 | 113.0m |
| 支間割 | 24.65m＋2@31.0m＋24.65m |
| 車道幅員 | 7.000m |
| 歩道幅員 | ─ |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 134t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |

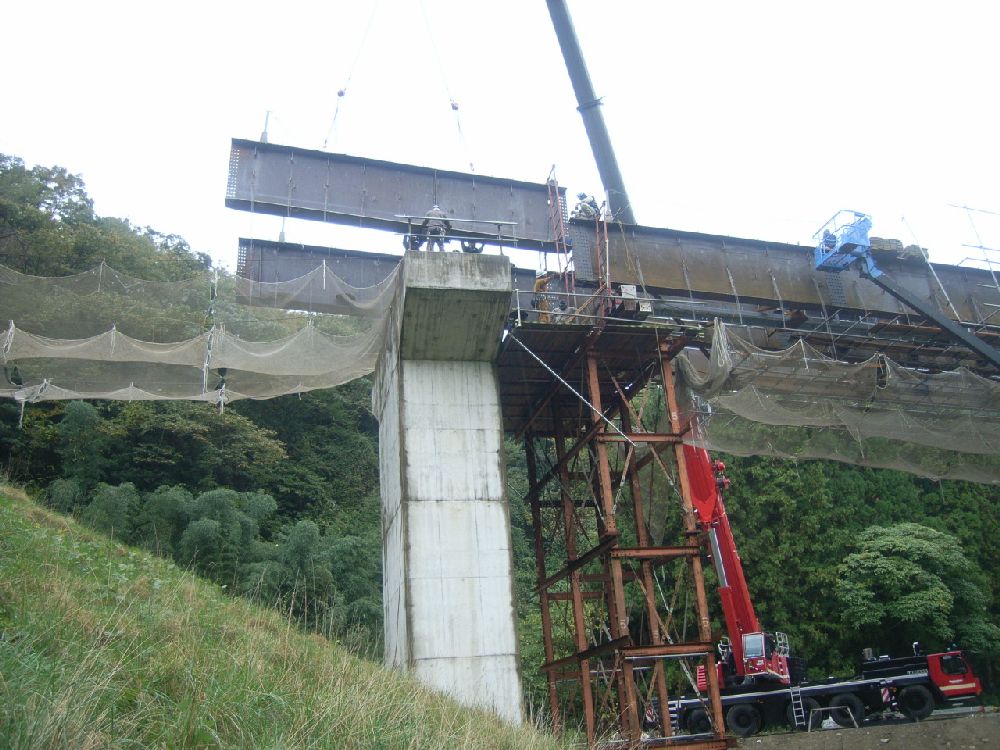

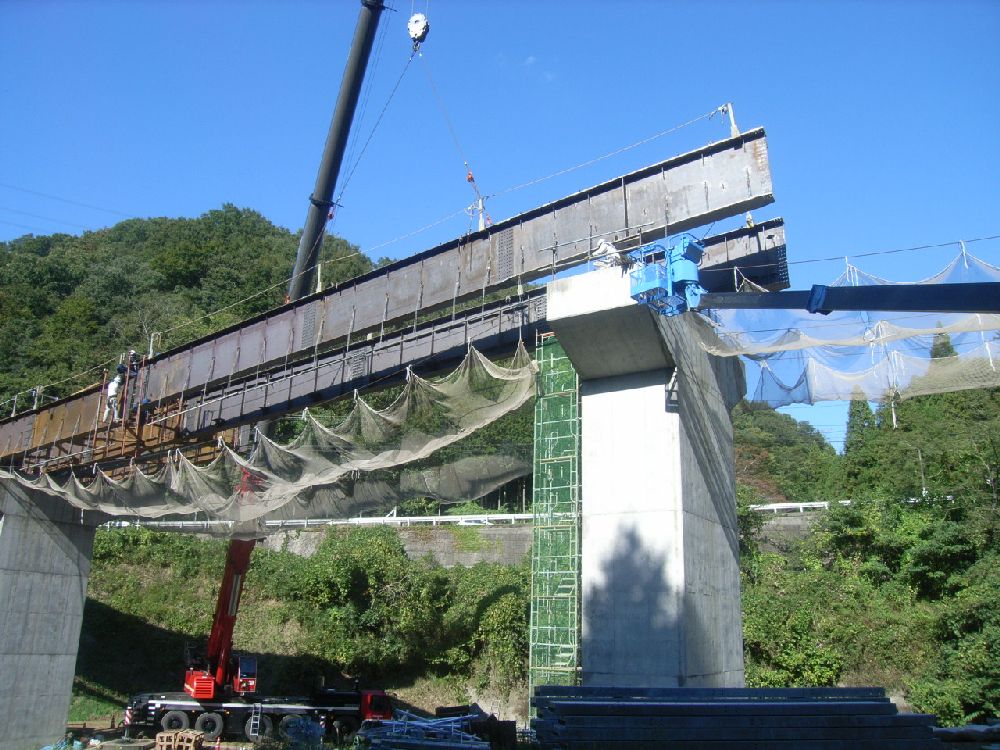

| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 9.0 km |
| 経過月 | 117 |
