芦谷大橋
| 名称 | 芦谷大橋 |
|---|---|
| 完成年月 | 2003年03月 |
| 施主名称 | 島根県 浜田県土整備事務所 |
| 施主名称(旧) | 島根県 浜田建築土木事務所 |
| 受注形態 | 元請 |
| 工事名称 | 三隅井野長浜線 芦谷工区 改築（改良）第２期（橋梁上部工）工事 |
| 路線名 | 三隅井野長浜線（県道304号） |
| 河川名 | 尾美川 |
| 所在地 | 島根県浜田市三隅町芦谷 |
| 橋種 | 道路橋 |
| 構造形式 | ３径間連続非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | B活荷重 |
| 橋長 | 76.0m(CL) |
| 支間割 | 24.3m＋26.0m＋24.3m (CL) |
| 車道幅員 | 8.000m |
| 歩道幅員 | ─ |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 97t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |

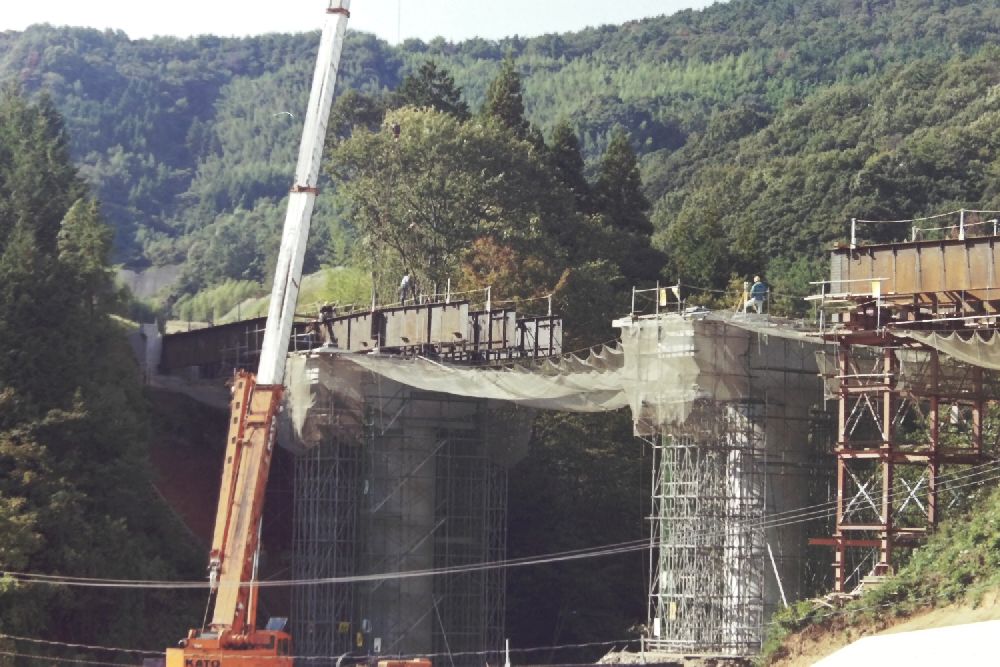

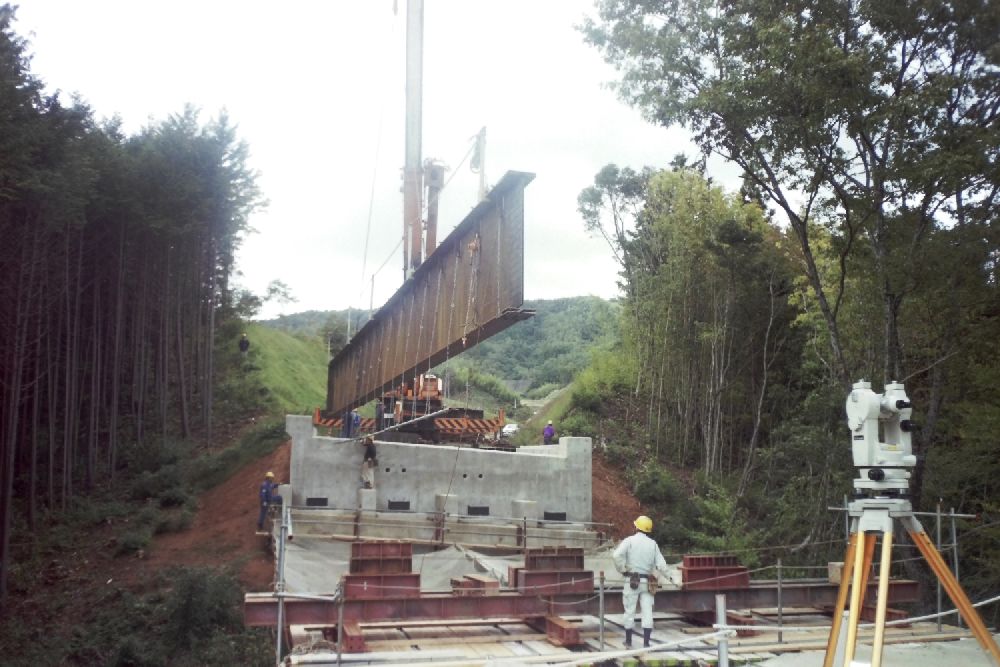

| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 4.7 km |
| 経過月 | 237 |
