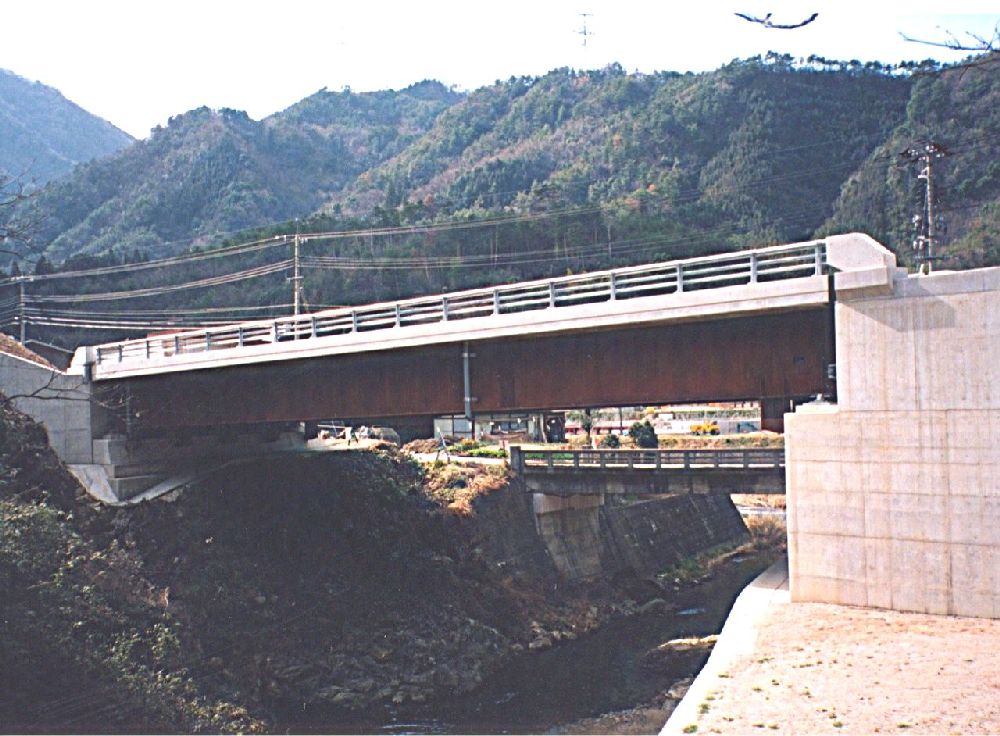

皆井田大橋
| 名称 | 皆井田大橋 |
|---|---|
| 完成年月 | 1997年03月 |
| 施主名称 | 島根県 県央県土整備事務所 |
| 施主名称(旧) | 島根県 川本土木建築事務所 |
| 受注形態 | 元請 |
| 工事名称 | 皆井田江津線 中野工区特別県単（改良）工事 角川橋上部工 |
| 路線名 | 皆井田江津線（県道297号） |
| 河川名 | 井原川 |
| 所在地 | 島根県邑智郡邑南町井原 |
| 橋種 | 道路橋 |
| 構造形式 | 単純非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | B活荷重 |
| 橋長 | 32.0m |
| 支間割 | 31.0m |
| 車道幅員 | 8.500m |
| 歩道幅員 | 3.500m |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 76t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 21.8 km |
| 経過月 | 309 |
