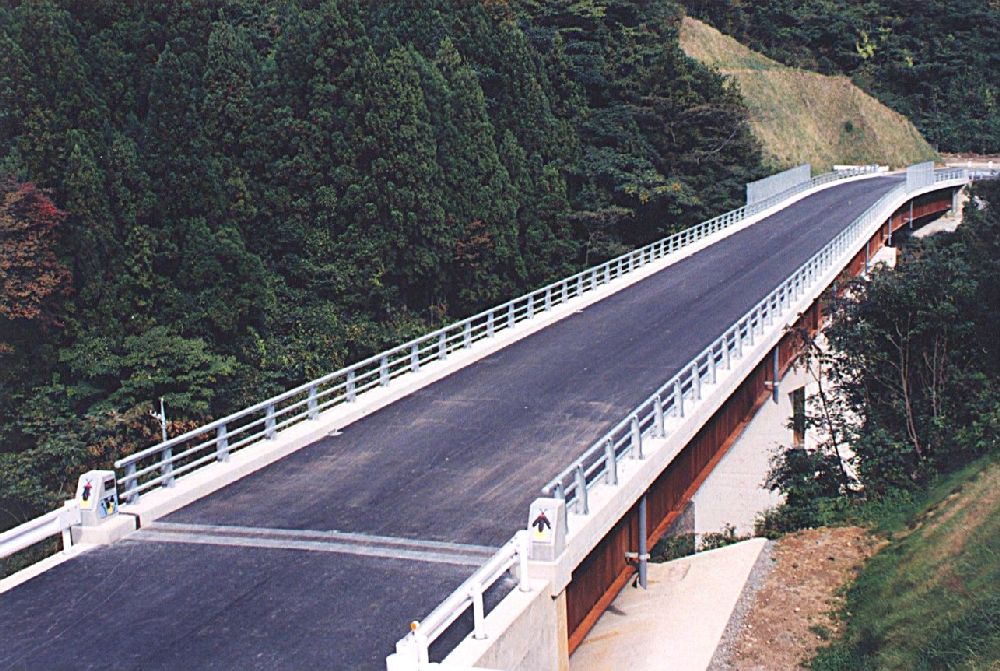

ほたる大橋
| 名称 | ほたる大橋 |
|---|---|
| 完成年月 | 1996年10月 |
| 施主名称 | 島根県 西部農林振興センター |
| 施主名称(旧) | 島根県 益田農林振興センター |
| 受注形態 | 元請 |
| 工事名称 | 平成７年度 西石見２期地区広域営農団地農道整備事業 橋梁上部工工事（二条川２号橋） |
| 路線名 | 西石見広域農道 |
| 所在地 | 島根県益田市桂平町 |
| 橋種 | 道路橋 |
| 構造形式 | ３径間連続曲線鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | ＴＬ－２０ |
| 橋長 | 127.0m |
| 支間割 | 41.8m＋42.4m＋41.8m |
| 車道幅員 | 7.000m |
| 歩道幅員 | ─ |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 190t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 11.0 km |
| 経過月 | 314 |
