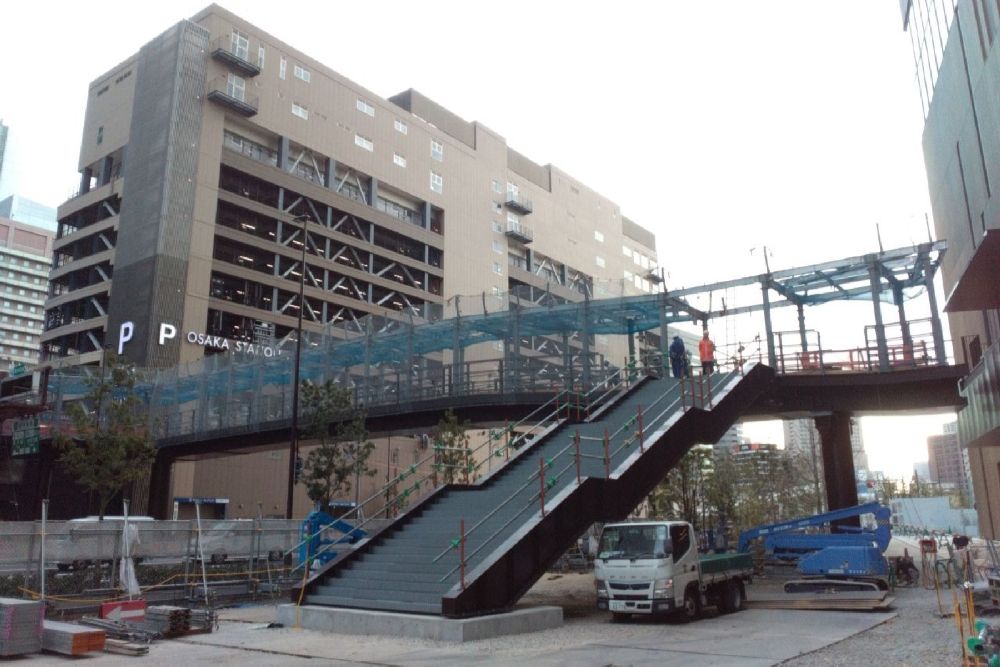

うめきた５号デッキ
| 名称 | うめきた５号デッキ |
|---|---|
| 完成年月 | 2024年10月 |
| 施主名称 | 西日本旅客鉄道(株) |
| 受注形態 | 下請 |
| 工事名称 | うめきた２期地区 立体多目的通路５号デッキ（仮称） |
| 路線名 | 市道九条梅田線 |
| 所在地 | 大阪市北区大深町 |
| 構造形式 | 単純鋼床版箱桁 |
| 床版形式 | 鋼床版 |
| 設計荷重 | 群集荷重 |
| 橋長 | 50.764m（通路部） |
| 支間割 | 44.200m（通路部） |
| 歩道幅員 | 3.500m（通路部） |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM570/SM490Y/SM400/SS400 |
| 鋼重 | 136t |
| 塗装仕様(外面) | C-5系 |
| 塗装仕様(内面) | D-5系 |

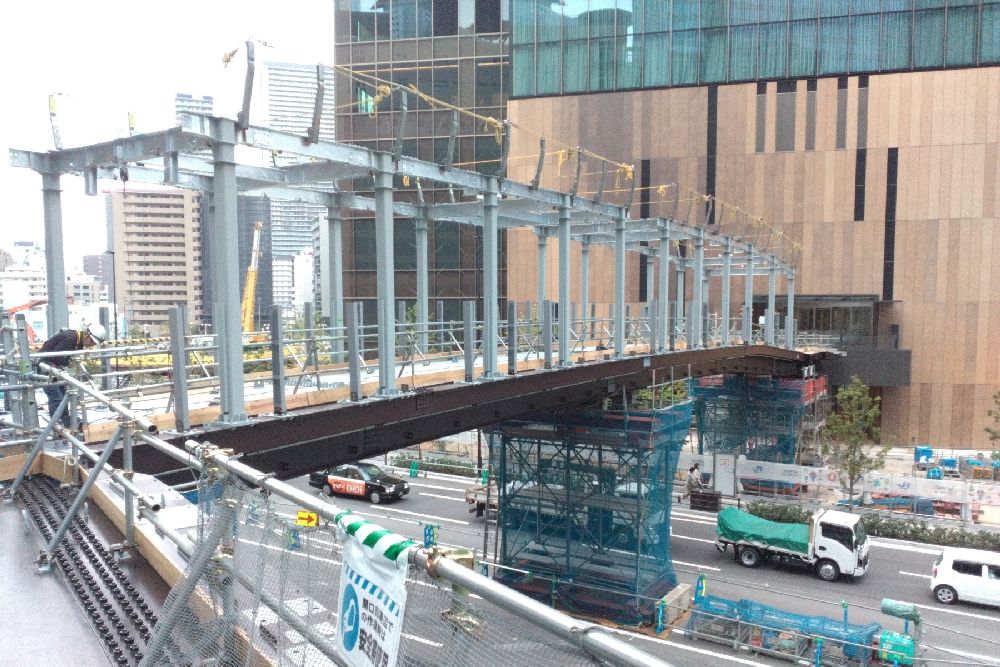

| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 7.0 km（大阪湾） |
| 経過月 | 18 |
