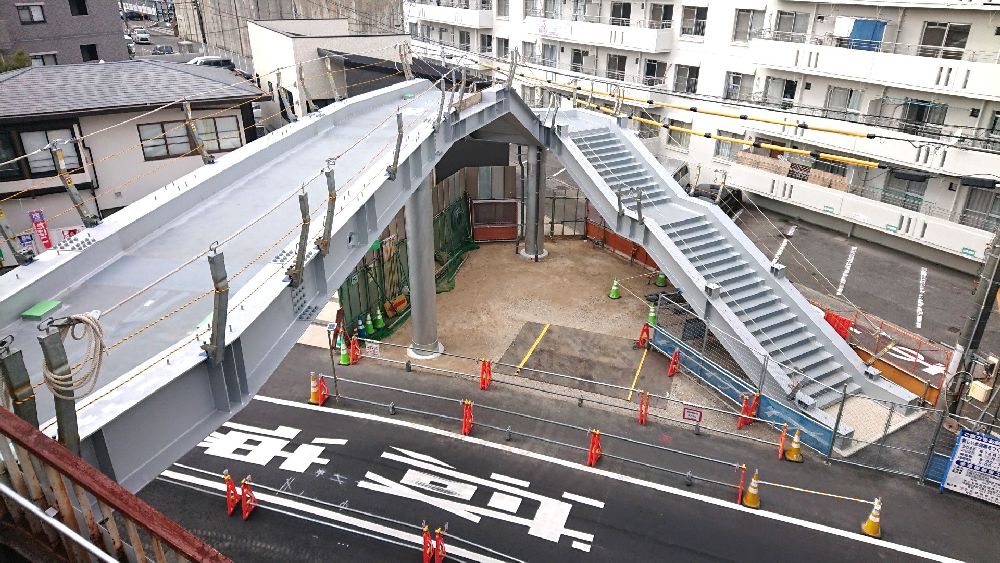

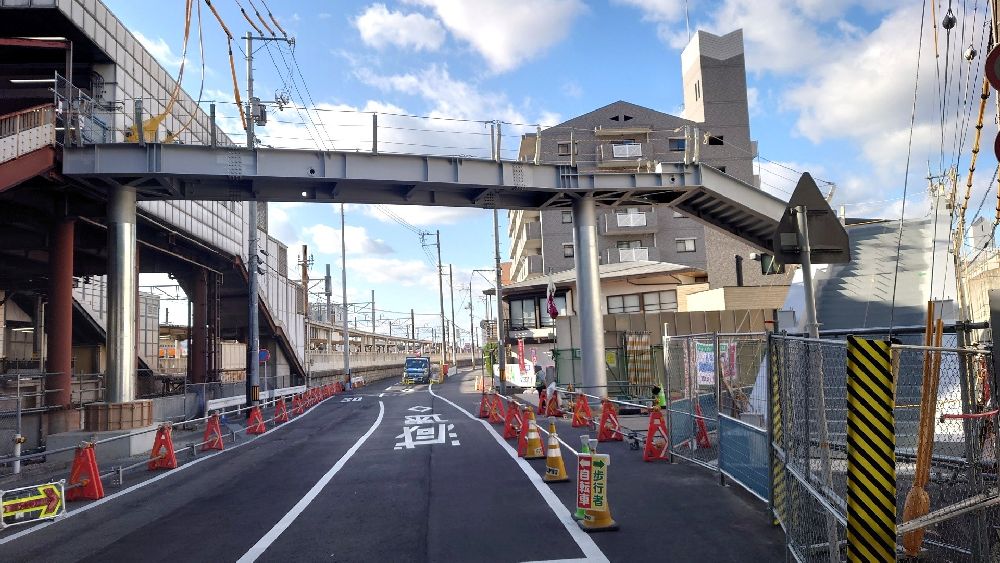

新井口歩道橋
| 名称 | 新井口歩道橋 |
|---|---|
| 完成年月 | 2025年01月 |
| 施主名称 | 広島市 |
| 受注形態 | 下請 |
| 工事名称 | 西５区５６号線横断歩道橋新設工事（５－２） |
| 路線名 | 市道西5区56号線 |
| 所在地 | 広島市西区井口 |
| 構造形式 | 単純中路式鈑桁 |
| 床版形式 | 鋼床版 |
| 設計荷重 | 群集荷重 |
| 橋長 | 15.945m（跨道部） |
| 支間割 | 12.416m（跨道部） |
| 歩道幅員 | 2.000m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM490/SM400/SS400/STK400 |
| 鋼重 | 31t |
| 塗装仕様(外面) | C-5系 |
| 塗装仕様(内面) | ─ |

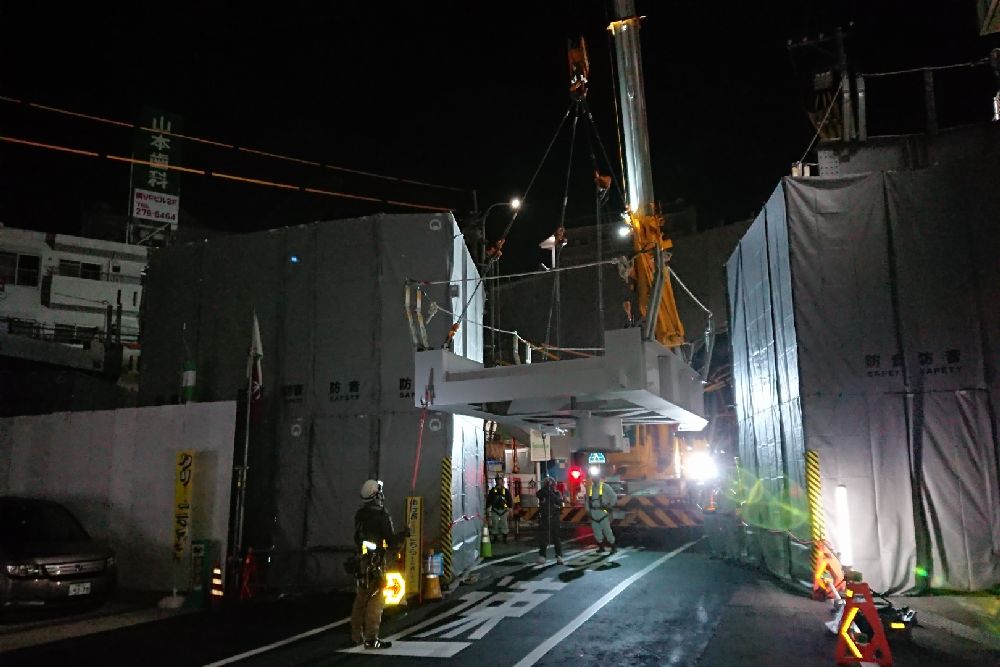

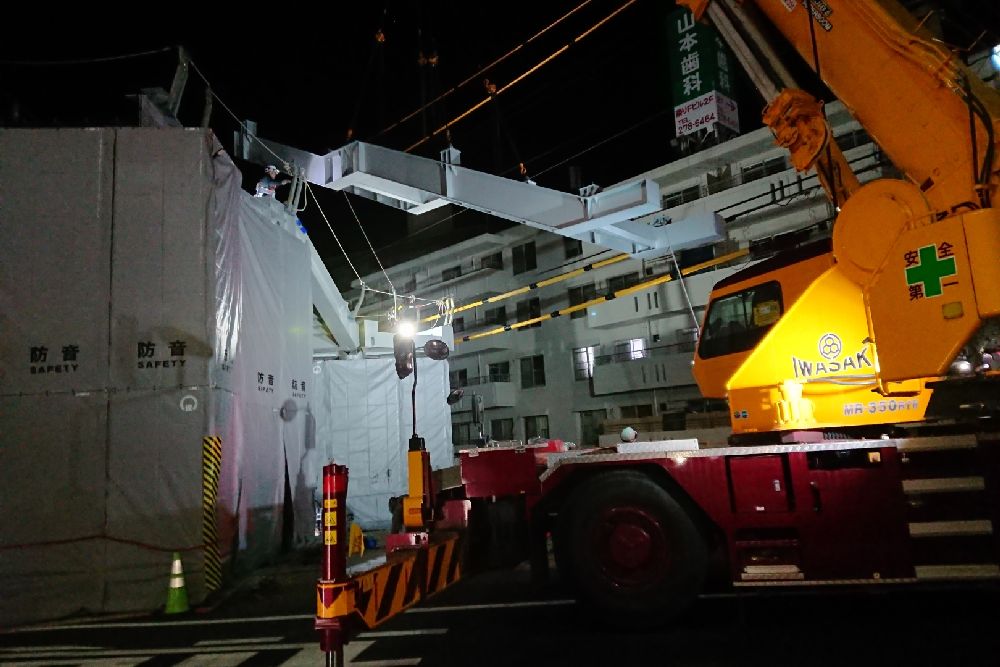

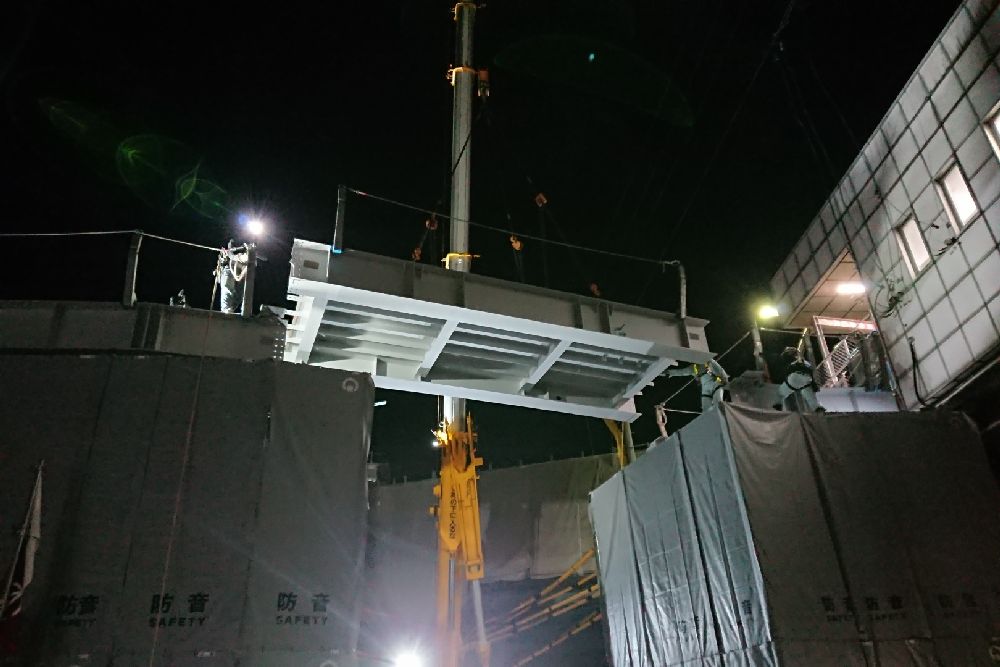

| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 1.5 km（瀬戸内海） |
| 経過月 | 15 |
