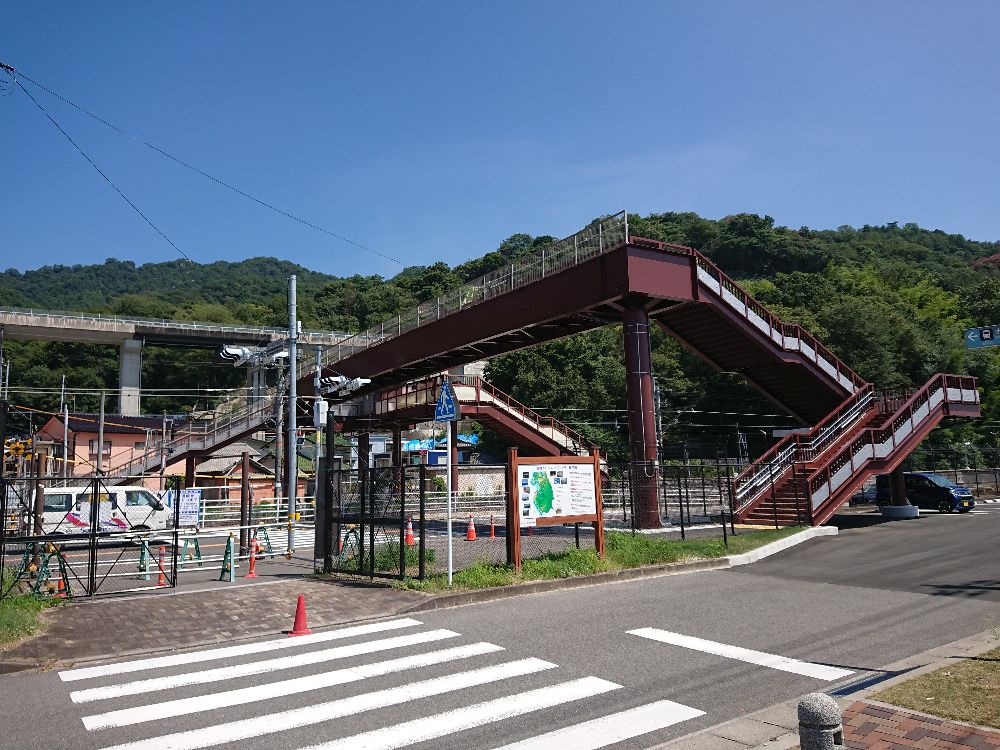

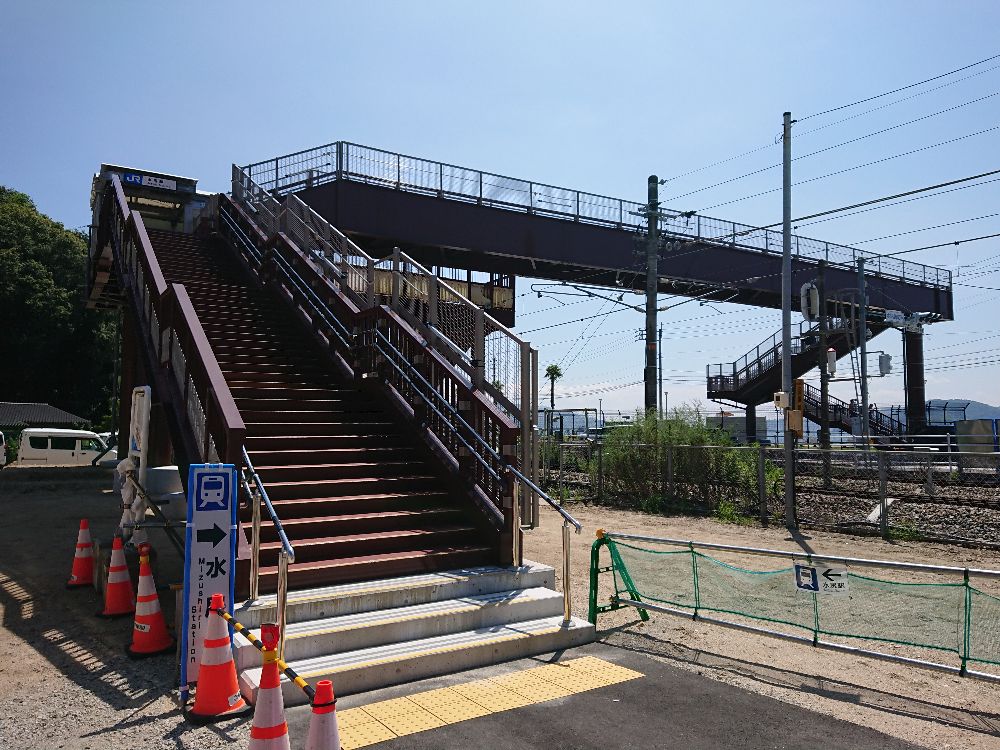

水尻駅歩道橋
| 名称 | 水尻駅歩道橋 |
|---|---|
| 完成年月 | 2024年06月 |
| 施主名称 | 広島県／西日本旅客鉄道(株) |
| 受注形態 | 下請 |
| 工事名称 | 国際拠点港湾広島港坂地区港湾海岸環境整備工事（歩道橋下部工）（その２）／呉線水尻駅構内自由通路他新設 |
| 路線名 | 国道31号／ＪＲ呉線 |
| 所在地 | 広島県安芸郡坂町水尻 |
| 構造形式 | 中路式単純剛結鈑桁 |
| 床版形式 | 鋼床版 |
| 設計荷重 | 群集荷重 |
| 橋長 | 39.050m（跨道／跨線部） |
| 支間割 | 36.200m（跨道／跨線部） |
| 歩道幅員 | 2.250m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM490Y/SM400/SS400/STK490/STK400 |
| 鋼重 | 82t |
| 塗装仕様(外面) | C-5系 |
| 塗装仕様(内面) | D-5系 |

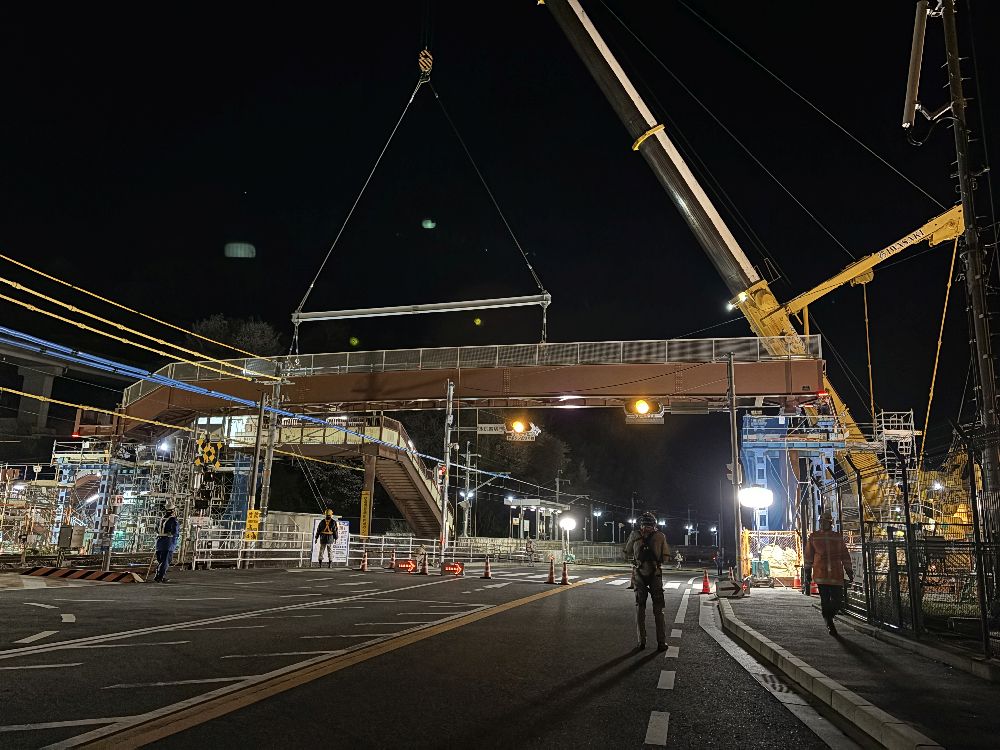

| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 70 m |
| 経過月 | 22 |
