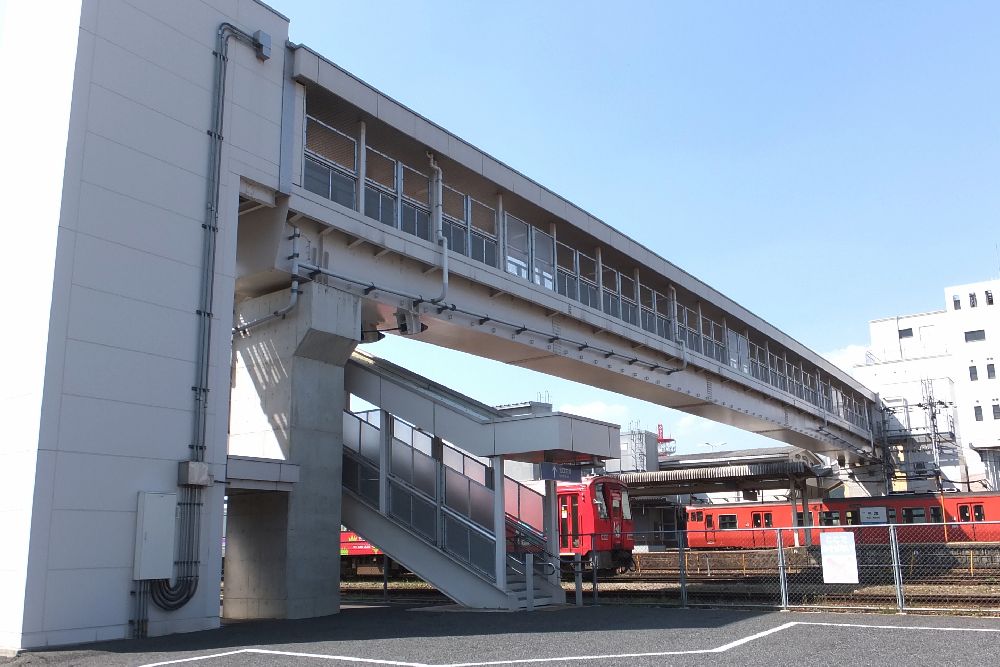

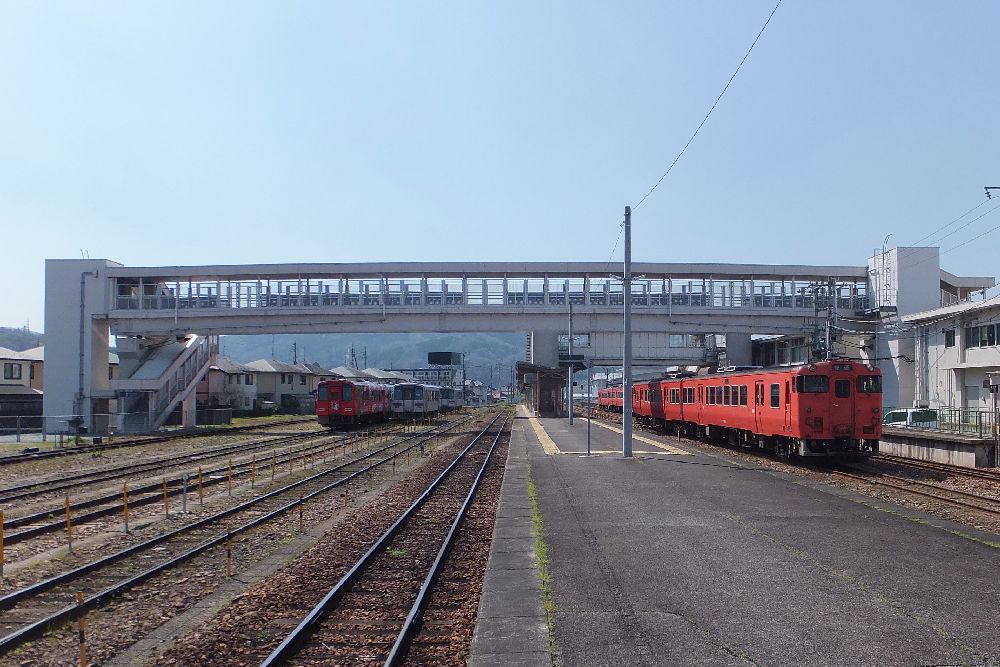

三次駅南北自由通路橋
| 名称 | 三次駅南北自由通路橋 |
|---|---|
| 完成年月 | 2013年01月 |
| 施主名称 | 広島県三次市役所 |
| 受注形態 | 下請 |
| 工事名称 | 三次駅構内Bo製作架設 |
| 路線名 | 三次駅南北自由通路 |
| 所在地 | 広島県三次市十日市町 |
| 構造形式 | 上路式単純箱桁 |
| 床版形式 | 鋼床版 |
| 設計荷重 | 群集荷重 |
| 橋長 | 61.35m（跨線部） |
| 支間割 | 55.35m（跨線部） |
| 歩道幅員 | 2.000m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM490Y/SM400/SS400 |
| 鋼重 | 108t |
| 塗装仕様(外面) | C-5系 |
| 塗装仕様(内面) | D-5系 |
| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 51.0 km（瀬戸内海） |
| 経過月 | 119 |
