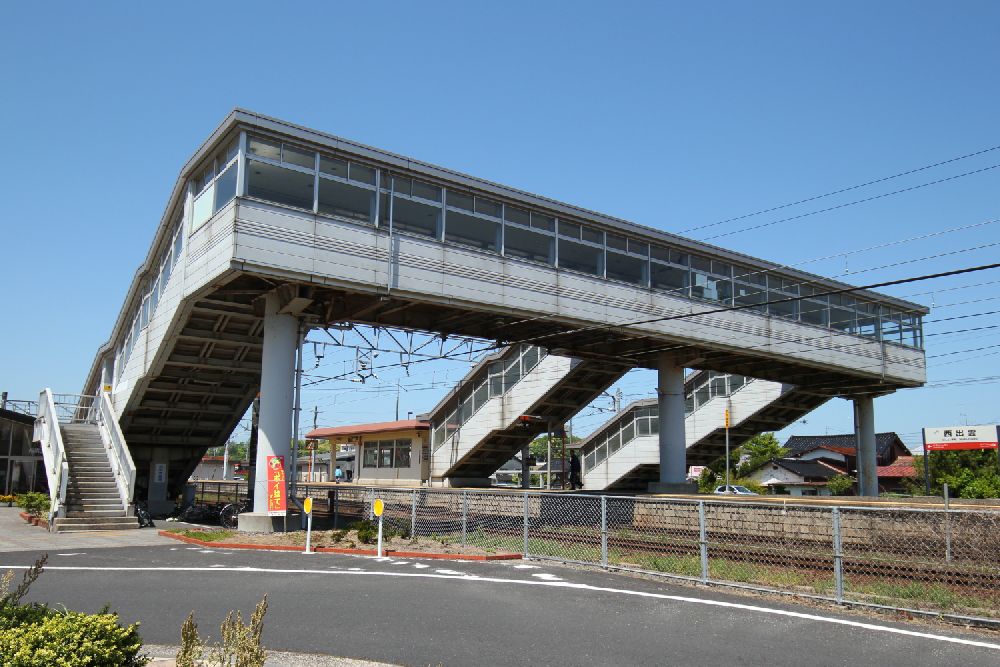

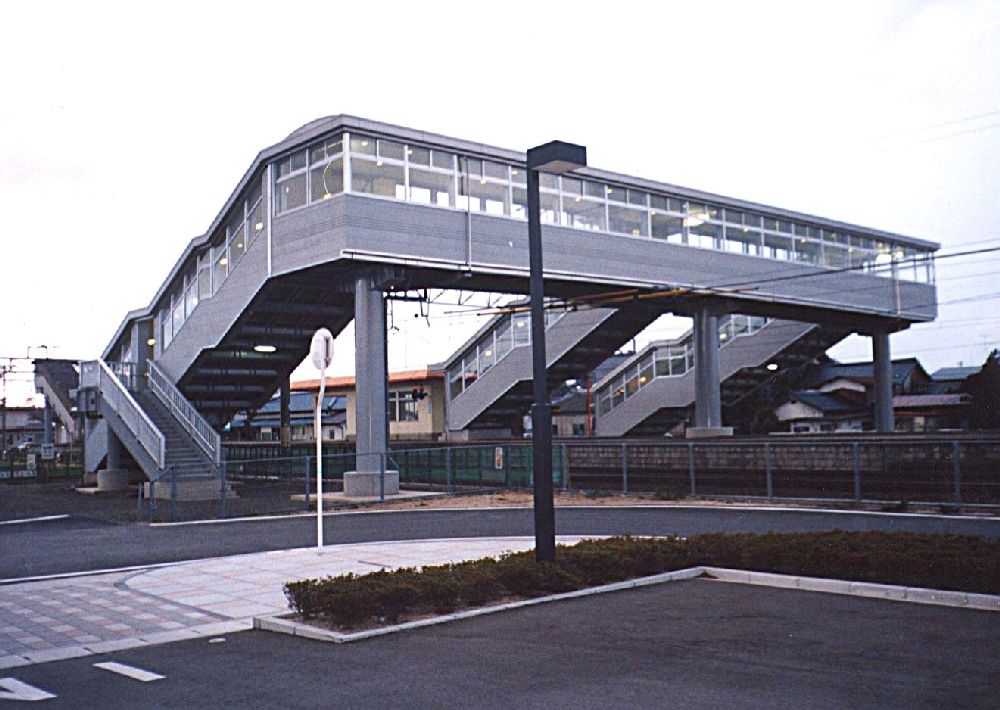

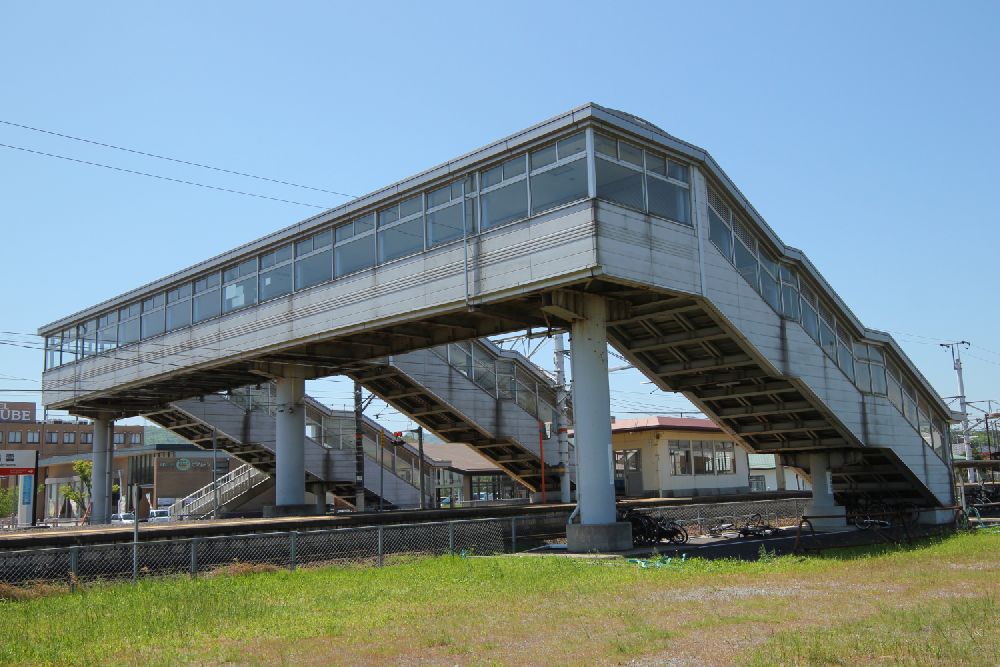

西出雲駅自由通路橋
| 名称 | 西出雲駅自由通路橋 |
|---|---|
| 完成年月 | 1999年05月 |
| 施主名称 | 島根県 出雲市役所 都市計画課 |
| 受注形態 | 元請 |
| 工事名称 | ＪＲ西出雲駅自由通路橋（上部工）工場製作架設 |
| 路線名 | ＪＲ西出雲駅 |
| 所在地 | 島根県出雲市知井宮町嘉儀 |
| 構造形式 | 下路式連続鈑桁 |
| 床版形式 | 鋼床版 |
| 設計荷重 | 群集荷重 |
| 橋長 | 31.2m |
| 支間割 | 12.9m＋14.8m（跨線部） |
| 歩道幅員 | 3.000m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM490Y/SM400/SS400 |
| 鋼重 | 60t |
| 塗装仕様(外面) | A-1系 |
| 塗装仕様(内面) | ─ |
| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 5.0 km |
| 経過月 | 283 |
