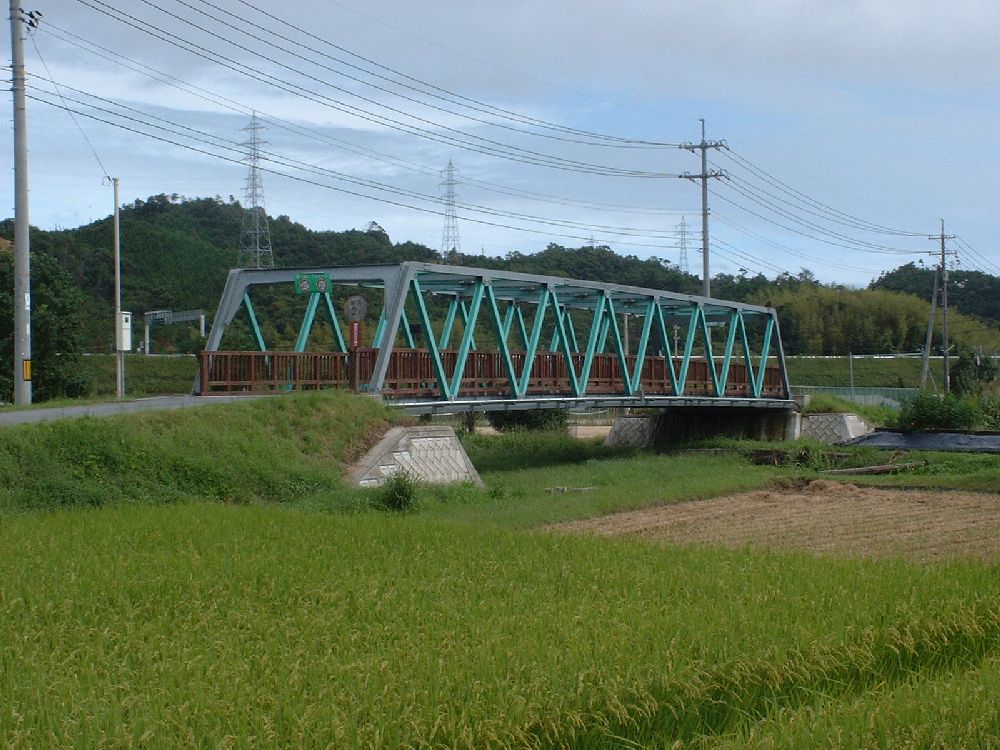

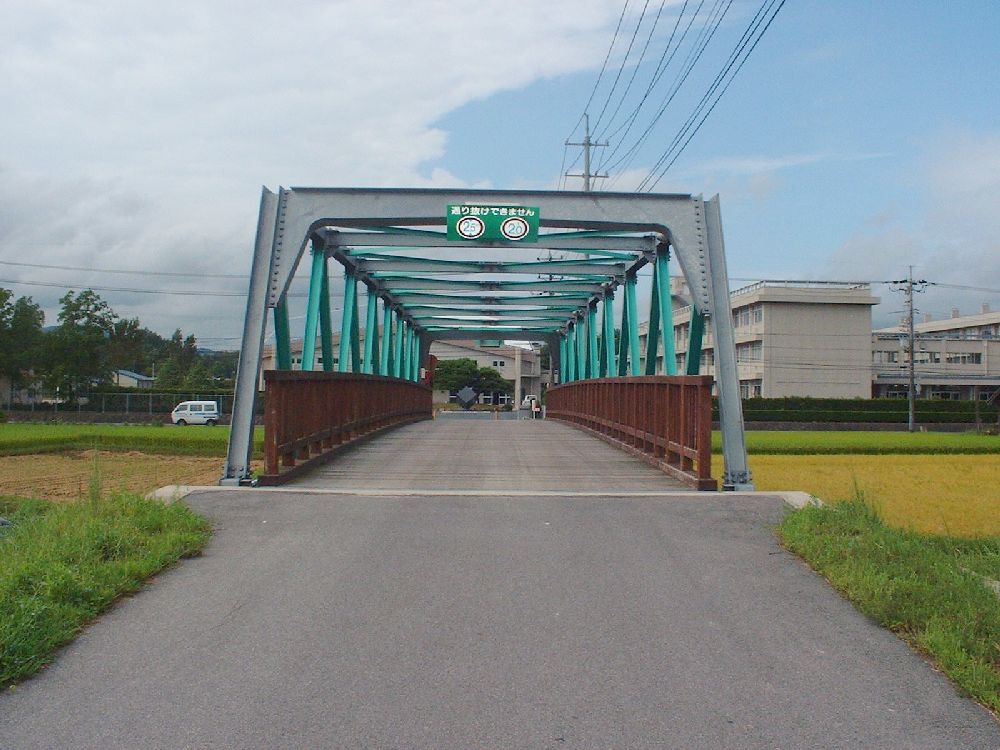

安来高校トラス橋
| 名称 | 安来高校トラス橋 |
|---|---|
| 完成年月 | 1997年11月 |
| 施主名称 | 島根県 教育庁 |
| 受注形態 | 元請 |
| 工事名称 | 安来高等学校第２グラウンド進入橋架換工事 |
| 路線名 | 安来高等学校 第２グラウンド進入路 |
| 所在地 | 島根県安来市佐久保町 |
| 構造形式 | 下路式単純トラス |
| 床版形式 | 木床版 |
| 設計荷重 | 群集荷重 |
| 橋長 | 32.6m |
| 支間割 | 32.0m |
| 歩道幅員 | 4.000m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM400/SS400 |
| 鋼重 | 27t |
| 塗装仕様(外面) | 溶融亜鉛ﾒｯｷ＋部分塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 1.7 km（中海） |
| 経過月 | 301 |
