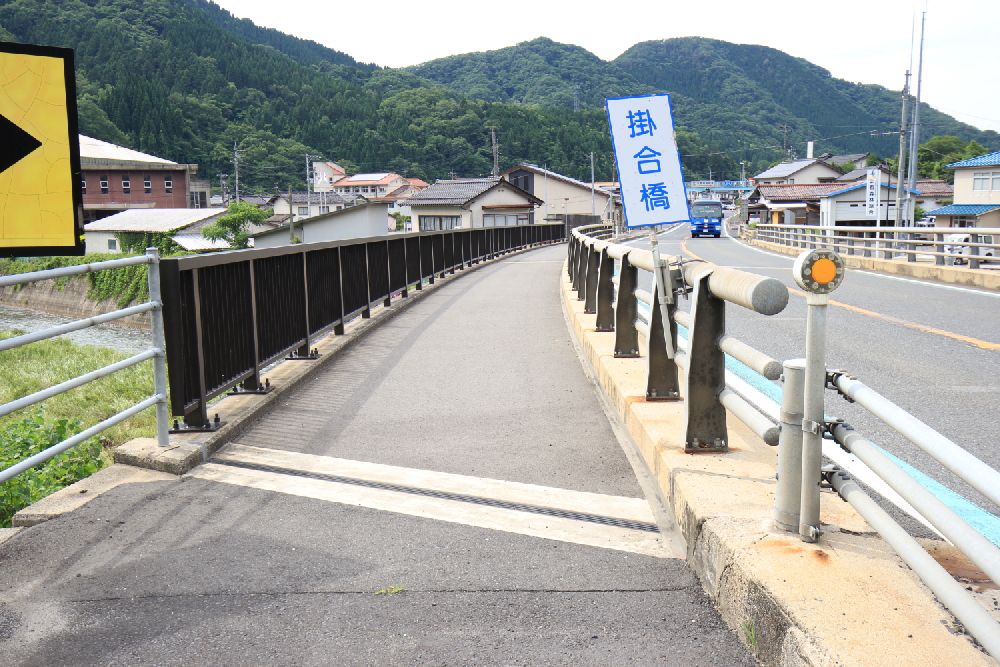

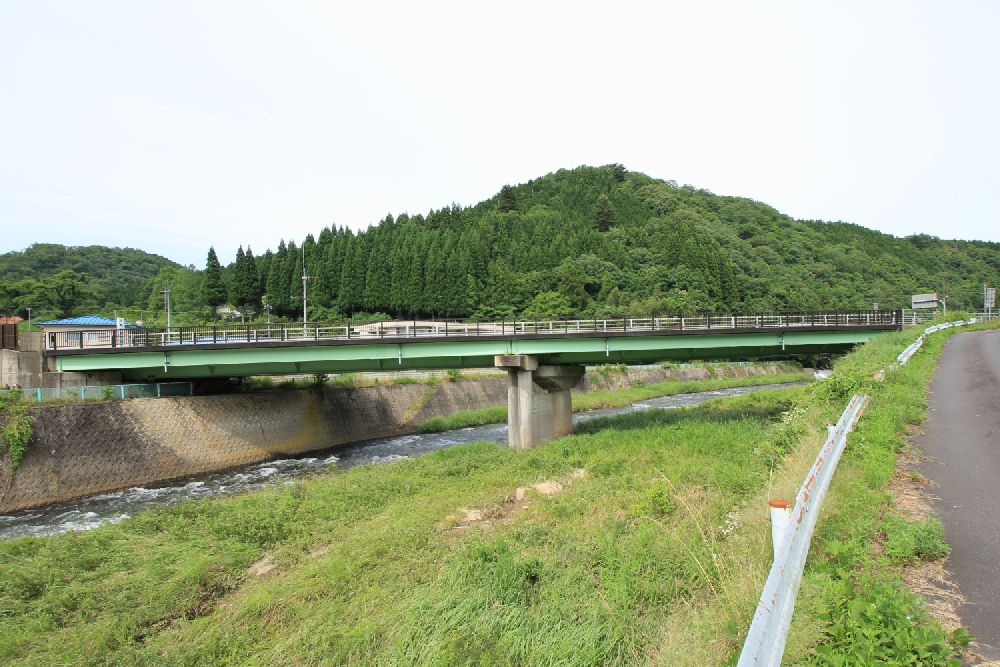

掛合橋側道橋
| 名称 | 掛合橋側道橋 |
|---|---|
| 完成年月 | 1984年03月 |
| 施主名称 | 国土交通省 松江国道事務所 |
| 施主名称(旧) | 建設省 松江国道工事事務所 |
| 受注形態 | 元請 |
| 工事名称 | 掛合橋側道橋上部工事 |
| 路線名 | 国道５４号線 |
| 河川名 | 三刀屋川 |
| 所在地 | 島根県雲南市掛合町掛合 |
| 構造形式 | 単純非合成Ｈ桁（２連） |
| 床版形式 | 現場打RC |
| 設計荷重 | 群集荷重 |
| 橋長 | 57.657m |
| 支間割 | 28.916m＋27.391m |
| 歩道幅員 | 2.500m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM490Y/SM400/SS400 |
| 鋼重 | 40t |
| 塗装仕様(外面) | A-1系 |
| 塗装仕様(内面) | ─ |
| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 19.6 km |
| 経過月 | 465 |
